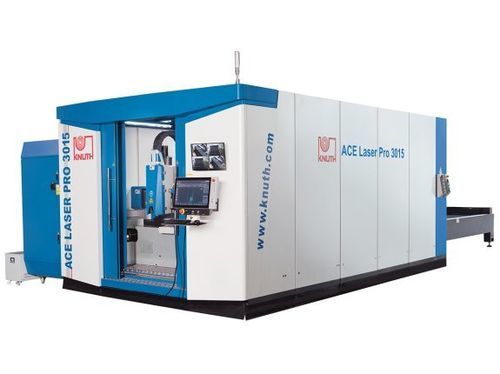

Máquina de corte a laser de fibra ACE Laser PRO 4020 12R

para metaispara chapasCNC

Descrição do produto
As máquinas da série ACE Laser PRO são sistemas industriais de corte a laser de fibra, concebidos para fontes de alta potência e para peças de grande massa. Visam otimizar o processo de corte e fornecer peças precisas e repetíveis, desde tiragens unitárias até grandes séries nos setores eletrónico, aeroespacial e automóvel.

Destaques

• Fontes de laser de fibra disponíveis de 12 a 30 kW
• Estrutura soldada tratada termicamente para estabilidade a longo prazo
• Pacote de corte completo com extração filtrada
• Serviço KNUTH: entrega, instalação, comissionamento e manutenção

Área de trabalho
Dimensões da mesa: 4.000 mm × 2.000 mm
Peso máximo da peça: 2.500 kg
Aceleração eixos X / Y: 15 m/s²
Aceleração eixo Z: 15 m/s²

Percursos
Percurso eixo X: 2.050 mm
Percurso eixo Y: 4.100 mm
Percurso eixo Z: 370 mm

Avanços rápidos
Avanço rápido X / Y: 180 m/min
Avanço rápido Z: 35 m/min
Tempo de troca da mesa: 20 s – 23 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Laser
Potência do laser fibra: 12.000 W (configuração exemplo)
Comprimento de onda: 1,08 ± 0,5% µm
Potência máxima do feixe: 12.000 W
Tensão de alimentação: AC 380V ± 10%
Capacidade de corte aço estrutural: 30 mm
Capacidade de corte aço inoxidável: 25 mm
Capacidade de corte alumínio: 18 mm

Potência dos acionamentos
Potência X: 2,9 kW
Potência Y: 1,3 kW
Potência Z: 0,75 kW

Dimensões e peso
Dimensões (C × L × A): 11,54 m × 4,10 m × 2,52 m
Peso: 9.288 kg

Detalhes do produto

• Projetado para fontes laser de alta potência e cargas de peça elevadas
• Áreas de trabalho disponíveis de 3.000 × 1.500 mm até 6.000 × 2.000 mm
• Estrutura tratada termicamente e soldada para eliminar tensões e garantir repetibilidade
• Guias lineares de precisão, baixa manutenção, para altas velocidades de corte
• Transmissão cremalheira-pinhão de alta precisão em X/Y para posicionamento fiável
• Servomotores potentes em todos os eixos para elevada dinâmica
• Sistema totalmente fechado com janela de segurança para observação do processo
• Sistema automático de troca de mesa para minimizar tempos de inatividade
• Tolerâncias de perpendicularidade e esquadro segundo DIN EN ISO 9013-1

Controlo

• CNC FSCUT8000 com bus EtherCAT, desenvolvido para lasers de alta potência (>8 kW)
• Interface de fácil utilização e funções avançadas
• Software HypCut para planeamento, agendamento e gestão de produção

Cabeça de corte

• Série BLT 6: cabeças inteligentes para sistemas até 40 kW
• Trajeto do feixe otimizado, lentes avançadas e proteção dupla contra pó
• Funções Smart-Piercing e Auto-Recut para corte assistido por ar/N2
• Sensores em tempo real detetam secções não cortadas e ativam recorte automático
• Design tipo gaveta para rápida substituição de lentes e proteções; monitorização da proteção de lente

Controlo de altura

• Regulação capacitiva de altura integrada no FSCUT: deteção de altura, perfuração segmentada, deteção de bordos e supressão de vibrações via Ethernet
• Função anti-colisão para prevenir colisões por capotamento na produção

Fonte laser

• Fontes Raycus HP CW multimódulo disponíveis de 4 kW a 40 kW — alta eficiência eletro-óptica e qualidade de feixe
• Fontes com manutenção reduzida para diminuir custos operacionais

Especificações técnicas

• Modelo: ACE Laser PRO 4020 12R
• Dimensões mesa: 4.000 × 2.000 mm
• Potência laser fibra: 12.000 W
• Percursos (X / Y / Z): 2.050 mm / 4.100 mm / 370 mm
• Avanço rápido X/Y: 180 m/min ; Z: 35 m/min
• Capacidades de corte: aço estrutural 30 mm; aço inox 25 mm; alumínio 18 mm
• Dimensões gerais: 11,54 m × 4,10 m × 2,52 m
• Peso: 9.288 kg
• Tempo de troca da mesa: 20–23 s
• Precisão de posicionamento / Repetibilidade: 0,03 mm/m
