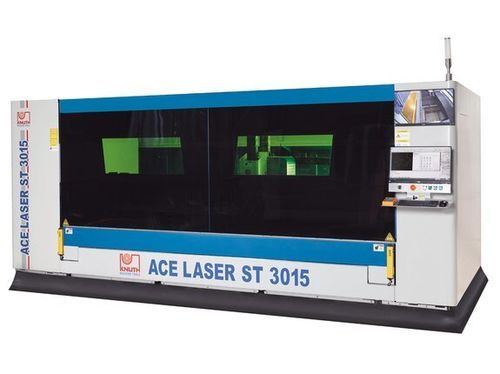

Máquina de corte a laser de fibra ACE.ST 3015 1.5R

para metaispara chapasCNC

Descrição
A ACE.Laser ST 3015 1.5R é uma máquina compacta de corte a laser por fibra, concebida para processar chapas metálicas de grande formato ocupando pouco espaço. Entregue com pacote de corte completo incluindo extração filtrada e mesa retráctil motorizada para carregamento/descarregamento rápidos. Adequada para produção unitária e produção em série em setores exigentes como eletrónica, aeroespacial e automóvel.

Destaques

• Pequena área ocupada e excelente qualidade do feixe
• Mesa de corte retráctil motorizada para facilitar carregamento/descarregamento
• Pacote de corte completo com extração filtrada
• Serviço completo: instalação, comissionamento e manutenção

Área de trabalho
Dimensões da mesa: 3000 mm x 1500 mm
Peso da peça (máx.): 1000 kg

Percursos
Percurso eixo X: 1530 mm
Percurso eixo Y: 3050 mm
Percurso eixo Z: 100 mm

Avanço rápido
Avanço rápido X/Y: 80 m/min
Avanço rápido Z: 40 m/min

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Láser
Láser de fibra (esta configuração): 1500 W
Comprimento de onda: 1,08 ± 10% µm
Potência do feixe máx.: 1500 W
Potência consumida: 5,3 kW
Capacidade de corte aço estrutural: 12 mm
Aço inoxidável: 4 mm
Alumínio: 3 mm

Potência dos acionamentos
Potência eixo X: 1,7 kW
Potência eixo Y: 2,4 kW
Potência eixo Z: 0,4 kW

Dimensões e massas
Dimensões (C x L x A): 4,75 m x 2,26 m x 2,10 m
Peso: 5250 kg

Detalhes do produto

• Área de trabalho 3000 x 1500 mm; fontes de fibra disponíveis de 1,5 kW a 6 kW na série.
• A mesa pode ser extraída do invólucro para carregamento/descarregamento rápidos.
• Mecanismo de extração robusto suporta até 1000 kg em posição estendida.
• Pórtico resistente à torção accionado de forma síncrona em ambos os lados.
• Cumpre tolerâncias de perpendicularidade segundo DIN EN ISO 9013-1.
• Estrutura soldada tratada termicamente para eliminar tensões e garantir repetibilidade.
• Guias lineares de precisão com baixa manutenção para altas velocidades de corte.
• Transmissão cremalheira-pinhão de alta precisão nos eixos X e Y para posicionamento fiável.
• Servomotores potentes para elevada dinâmica e qualidade de corte.
• Sistema de corte totalmente fechado com visor de segurança para observação do processo.
• Comando portátil incluído para configuração rápida.

Comando

• Controlo CNC de alto desempenho com ecrã grande e interface intuitiva.
• Apresentação centralizada das funções para reduzir o tempo de formação.
• Ecrã adicional para monitorização por câmaras integradas.
• Acesso remoto para diagnóstico e manutenção via interface Ethernet.
• Válvulas proporcionais para regular as pressões de gás durante o corte.

Software de nesting

• CypCut: software de nesting e corte que suporta Ai, DXF, PLT, LXD.
• Base de dados tecnológica com parâmetros de corte e ciclos predefinidos.
• Nesting automático para optimizar o uso de material e poupar tempo.

Cabeçote de corte

• Modelos até 4 kW com cabeçote RayTools; versão 6 kW com cabeçote BOCI BLT.
• Protecção contra colisões integrada, posicionamento automático do foco e controlo de altura.
• Ajuste contínuo do foco conforme as condições do material durante a execução.
• Concepção de baixa manutenção para intervenções rápidas.

Fonte laser

• Lasers de fibra Raycus: alta eficiência electro-óptica e excelente qualidade do feixe.
• Fonte sem manutenção que reduz custos operacionais.
• Arrefecimento por água para estabilidade térmica e protecção dos componentes.

Exaustão / filtração

• Exaustão filtrada dimensionada de acordo com a potência da fonte laser incluída de série.
• Filtração eficiente de partículas e fumos para proteger a saúde do operador e prolongar a vida útil da máquina.

Especificações técnicas

• Dimensões mesa: 3000 mm x 1500 mm
• Peso peça (máx.): 1000 kg
• Percursos X / Y / Z: 1530 mm / 3050 mm / 100 mm
• Avanço rápido X/Y: 80 m/min; Z: 40 m/min
• Precisão / repetibilidade: 0,03 mm/m
• Fonte fibra: 1500 W (série até 6000 W)
• Potência consumida: 5,3 kW
• Capacidades de corte (exemplos): aço 12 mm; inox 4 mm; alumínio 3 mm
• Dimensões máquina: 4,75 m x 2,26 m x 2,10 m
• Peso máquina: 5250 kg
• Potências de acionamentos: X 1,7 kW / Y 2,4 kW / Z 0,4 kW
