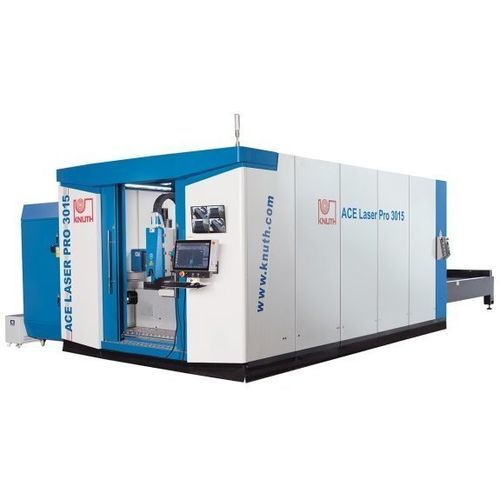

Máquina de corte a laser de fibra ACE Laser PRO 4020 30R

para metaispara chapaspara a indústria automotiva

Visão geral
As máquinas ACE-Laser PRO fornecem um sistema de corte a laser industrial concebido para elevada produtividade, segurança e qualidade de peça. Indicadas desde peças únicas complexas até produção em larga escala nos sectores eletrónico, aeroespacial e automóvel.

Destaques

• Potências de laser fibra de 12–30 kW (configuração apresentada: 30 kW)
• Estrutura soldada tratada termicamente para estabilidade dimensional
• Pacote de corte completo com extração filtrada e coletor de pó
• Sistema automático de troca de mesa para minimizar tempos auxiliares
• Serviço KNUTH: instalação, comissionamento e manutenção

Área de trabalho
Dimensões da mesa: 4.000 mm x 2.000 mm
Peso máximo da peça: 2.500 kg
Aceleração eixos X/Y: 15 m/s²
Aceleração eixo Z: 15 m/s²

Percursos
Percurso eixo X: 2.050 mm
Percurso eixo Y: 4.100 mm
Percurso eixo Z: 370 mm

Avanços rápidos
Avanço rápido X/Y: 180 m/min
Avanço rápido Z: 35 m/min
Tempo de troca de mesa: 20 s - 23 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Laser
Potência do laser fibra: 30.000 W (CW)
Potência do feixe máx.: 30.000 W
Tensão de alimentação: AC 380V ± 10%
Capacidade de corte (aço/ inox/ alumínio): 50 / 40 / 30 mm

Potência de acionamento
Potência eixo X: 2,9 kW
Potência eixo Y: 1,3 kW
Potência eixo Z: 0,75 kW

Medidas e pesos
Dimensões (C x L x A): 11,54 m x 4,1 m x 2,52 m
Peso: 9.288 kg

Controlo e software

• Controlo CNC FSCUT8000 baseado em EtherCAT, desenvolvido para lasers fibra de alta potência (> 8 kW)
• Interface orientada para produção
• HypCut: software para planeamento e programação inteligente da produção

Cabeça de corte

• Cabeças inteligentes BLT 6 para lasers até 40 kW
• Trajectória do feixe e lentes otimizadas com dupla protecção contra pó
• Smart-Piercing e Auto-Recut para corte com ar/azoto
• Auto-Recut: sensor em tempo real deteta secções não cortadas e recorta automaticamente
• Monitorização do protetor de lentes e design tipo gaveta para substituição rápida

Controlo de altura e segurança

• Controlo capacitivo de altura com piquagem segmentada, detecção de arestas e supressão de vibrações (comunicação Ethernet)
• Função anti-colisão para evitar tombamentos
• Sistema de corte totalmente fechado com janela de vidro de segurança para protecção do operador

Fonte laser

• Fontes fibra multimódulo CW série HP (p.ex. Raycus) de 4 kW a 40 kW: alta eficiência electro-óptica e qualidade do feixe
• Projeto com baixa manutenção para reduzir custos operacionais

Especificações técnicas

• Modelo: ACE Laser PRO 4020 30R
• Área de trabalho: 4.000 x 2.000 mm
• Potência máxima do laser (config.): 30.000 W (fibra)
• Tempo de troca de mesa: 20–23 s
• Avanço rápido X/Y: 180 m/min; Z: 35 m/min
• Precisão / Repetibilidade: 0,03 mm/m
• Capacidade de corte (aço/inox/alumínio): 50 / 40 / 30 mm
• Dimensões (C×L×A): 11,54 m x 4,1 m x 2,52 m
• Peso aproximado: 9.288 kg
