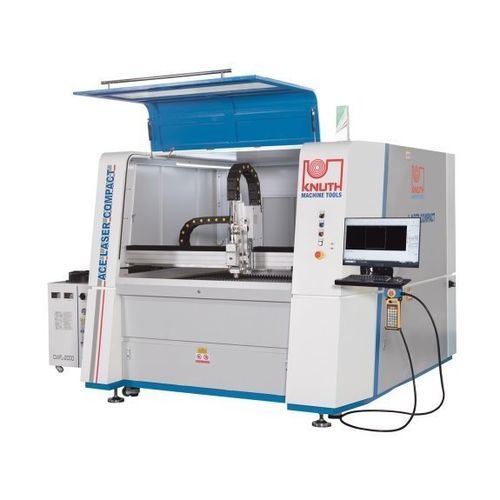

Máquina de corte a laser de fibra ACE Laser Compact 1313 2.0 R

para metaispara chapasCNC

Descrição
A ACE Laser Compact 1313 2.0 R é uma máquina compacta de corte a laser concebida para o processamento eficiente de chapas em oficinas pequenas e médias. Combina um quadro rígido, pórtico com acionamento servo e fonte de laser fibra Raycus para cortes precisos com baixo espaço ocupado e manutenção reduzida.

Destaques

• Design compacto para áreas de produção com espaço limitado
• Software integrado de nesting e corte (CypCut)
• Fonte de laser fibra Raycus com alta eficiência eletro-óptica
• Cabeça de corte RayTools com autofoco e proteção contra colisões

Detalhes do produto

• Estrutura rígida em aço soldado para eliminar tensões de fabrico
• Pórtico em alumínio fundido com acionamentos servo bilaterais para alta dinâmica
• Guias lineares em todos os eixos para precisão duradoura e baixa manutenção
• Fusos de esferas pré-carregados para maior precisão de posicionamento
• Sistema de corte totalmente fechado com janela de vidro de segurança para monitorização do processo

Controlo e software

• Controlo baseado em PC com interface específica para a aplicação
• Base de dados tecnológica com parâmetros de corte e ciclos predefinidos para vários metais
• Seleção fácil de parâmetros e gestão de trabalhos
• Válvulas solenóide e proporcionais para regulação da pressão de gás durante o corte

Software de nesting

• O CypCut fornece funções para processamento de contornos e exibição do estado operativo
• Nesting automático para reduzir desperdício de material e poupar tempo de operador
• Padrões de nesting predefinidos para aplicações comuns

Cabeça de corte

• Cabeça RayTools com proteção anti-colisão, autofoco e controlo de altura
• Lentes de foco ajustam-se automaticamente ±10 mm (alcance 25 mm) com precisão de 0,05 mm
• Compensação contínua do foco durante a execução do programa conforme as condições do material
• Suporte de lente tipo gaveta para rápida substituição das lentes de protecção

Fontes laser e guia de feixe

• Equipado com fontes de laser fibra Raycus conhecidas pela fiabilidade e eficiência
• Guiamento do feixe de baixa manutenção através de cabo de fibra óptica flexível

Especificações técnicas

• Área de trabalho — Tamanho da mesa (C x L): 1.300 mm x 1.300 mm
• Área de trabalho — Peso máximo da peça: 250 kg
• Área de trabalho — Aceleração eixos X / Y: 5 m/s²
• Curso — Curso eixo X: 1.320 mm
• Curso — Curso eixo Y: 1.320 mm
• Curso — Curso eixo Z: 80 mm
• Avanço rápido — Avanço rápido: 40 m/min
• Precisões — Precisão de posicionamento X / Y: ± 0,03 mm
• Precisões — Repetibilidade X / Y: ± 0,02 mm
• Laser — Potência laser fibra: 2.000 W (Raycus)
• Laser — Comprimento de onda: 1,08 ± 10 % µm
• Laser — Consumo de energia: 7 kW
• Laser — Capacidade de corte (aço estrutural): 16 mm
• Laser — Capacidade de corte (aço inox): 6 mm
• Laser — Capacidade de corte (alumínio): 5 mm
• Medidas e pesos — Dimensões (C x L x A): 2,52 m x 2,17 m x 1,88 m
• Medidas e pesos — Peso: 2.040 kg
• Modelo: ACE Laser Compact 1313 2.0 R
