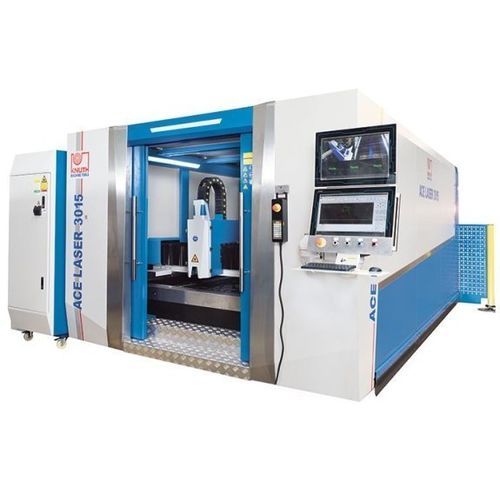

Máquina de corte a laser ACE Laser 6020 2.0 R

para metaispara chapasCNC

Descrição do produto
As máquinas da série ACE Laser são sistemas de corte por laser de fibra concebidos para aplicações industriais. Otimizadas para o processo de corte, asseguram qualidade repetível das peças, produtividade, segurança operacional e fiabilidade. A configuração de série inclui mesa de troca automática e extração com filtragem, suportando produção desde peça única até grandes séries nos setores eletrónico, aeroespacial e automóvel.

Destaques

• Construção tipo pórtico com acionamentos bilaterais e áreas de trabalho até 6.000 x 2.000 mm
• Pacote de corte completo incluindo extração filtrada e mesa shuttle automática
• Serviços KNUTH: instalação, comissionamento e manutenção

Especificações técnicas — Área de trabalho
Dimensões da mesa: 6.000 mm x 2.000 mm
Peso da peça (máx.): 2.000 kg
Aceleração eixos X/Y: 8 m/s²
Aceleração eixo Z: 5 m/s²

Especificações técnicas — Percursos
Percurso eixo X: 2.020 mm
Percurso eixo Y: 6.050 mm
Percurso eixo Z: 120 mm

Especificações técnicas — Avanço rápido
Avanço rápido: 80 m/min
Tempo de troca da mesa de corte: 15 s - 20 s

Especificações técnicas — Precisões
Precisão de posicionamento: 0,05 mm/m
Repetibilidade: 0,03 mm/m

Especificações técnicas — Laser
Laser de fibra (padrão): 2.000 W (Raycus)
Comprimento de onda: 1,08 ± 10% µm
Potência de feixe máx.: 2.000 W
Potência consumida: 6,5 kW
Tensão de alimentação: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacidade de corte — aço estrutural: 14 mm; aço inoxidável: 5 mm; alumínio: 4 mm

Especificações técnicas — Potência de acionamento
Potência eixo X: 2 kW
Potência eixo Y: 2 kW
Potência eixo Z: 0,4 kW

Especificações técnicas — Dimensões e pesos
Dimensões gerais (C x L x A): 16,3 m x 4,74 m x 2,15 m
Peso: 17.800 kg

Detalhes do produto

• Construção tipo gantry com acionamento em ambos os lados e grandes áreas de trabalho para formatos de chapa comuns
• Portal do eixo Y em alumínio de fundição sob pressão para baixa massa e rigidez
• Estrutura soldada e tratada termicamente para eliminar tensões de fabrico e manter o alinhamento
• Guias lineares de precisão concebidas para longa vida útil e grandes velocidades de corte com manutenção mínima
• Transmissão cremalheira-pinhão nos eixos Z e Y para precisão de posicionamento
• Servomotores em todos os eixos
• Alojamento da máquina e sistema de extração com filtragem para segurança do operador; janelas de proteção para observação do processo
• Sistema automático de mesa shuttle permite carga/descarga durante o corte para reduzir tempos de paragem
• Tolerâncias de perpendicularidade/quadratura segundo DIN EN ISO 9013-1

Controlo & software

• Interface de utilização otimizada e fácil de operar
• Base de dados tecnológica com parâmetros de corte e ciclos predefinidos para vários metais
• Software que suporta seleção eficiente de parâmetros de processo e nesting
• Válvulas solenóide e proporcionais regulam pressões de gás a partir do controlo

Cabeça de corte

• Cabeça RayTools com ajuste motorizado do foco, proteção contra colisões integrada e controlo de altura
• Guiamento do feixe isento de manutenção via cabo de fibra óptica flexível
• Cabeça BOCI disponível para sistemas de maior potência (≈ ≥ 6 kW)

Fontes laser

• Laser de fibra de iterbio (Raycus) disponível de 1.000 a 6.000 W para equilíbrio entre qualidade de corte e produtividade
• Fonte projetada para reduzir manutenção e custos operacionais

Equipamento standard (seleção)

• Sistema completo com controlo CNC (FSCUT2000 / CypCut) — ecrã grande, comando remoto, acesso remoto, biblioteca de materiais e nesting
• Cabeça de corte de alta pressão com ajuste automático do foco
• Gaiola de proteção com portas frontais intertravadas e janelas de segurança
• Mesa de troca automática (shuttle)
• Unidade de extração e filtragem (coletor de partículas)
• Sistema de lubrificação central
• Sistema de arrefecimento por água em circuito fechado para a fonte laser
• Console automática de gás com eletroválvulas para O2 e N2

Equipamento opcional (seleção)

• Secadores frigoríficos para ar comprimido (ponto de orvalho +3°C, caudal 0,88 m3/min, filtros incluídos)
• Redutores de pressão para garrafas de O2/N2
• Pacotes de software adicionais (nesting offline, CAD/CAM)

Características técnicas

• Modelo: ACE Laser 6020 2.0 R
• Área de trabalho (mesa): 6.000 x 2.000 mm
• Potência laser fibra (padrão): 2.000 W (Raycus)
• Máx. espessura de corte (aço): 14 mm
• Avanço rápido: 80 m/min
• Precisão de posicionamento: 0,05 mm/m — Repetibilidade: 0,03 mm/m
• Dimensões: 16,3 m x 4,74 m x 2,15 m — Peso: 17.800 kg
