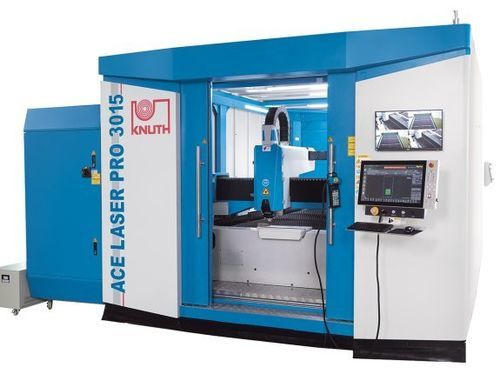

Máquina de corte a laser de fibra ACE Laser PRO 3015 20R

para metaispara chapasCNC

Visão geral
O ACE Laser PRO 3015 20R é uma máquina de corte a laser de fibra projetada para processamento industrial de chapas. Indicada para aplicações de alta potência, proporciona cortes precisos em peças unitárias e em séries para setores como metalomecânica, automotivo, eletrónico e aeronáutico.

Destaques

• Fonte laser de fibra 20 kW (configuração do modelo)
• Mesa 3.000 × 1.500 mm, carga máxima da peça 1.500 kg
• Controle CNC FSCUT8000 com bus EtherCAT e software HypCut
• Cabeça BLT 6 com Auto-Recut e Smart-Piercing

Área de trabalho
Dimensões da mesa: 3.000 mm × 1.500 mm
Peso máximo da peça: 1.500 kg
Aceleração eixos X/Y: 15 m/s²
Aceleração eixo Z: 15 m/s²

Percursos
Percurso X: 1.550 mm
Percurso Y: 3.050 mm
Percurso Z: 370 mm

Avanço rápido
Avanço rápido X/Y: 200 m/min
Avanço rápido Z: 35 m/min
Tempo de troca de mesa: 18 s – 20 s

Precisões
Precisão de posicionamento: 0,03 mm/m
Repetibilidade: 0,03 mm/m

Lâser
Potência nominal: 20.000 W (laser de fibra)
Comprimento de onda: 1,08 ± 0,5% µm
Potência do feixe máx.: 20.000 W
Tensão de alimentação: AC 380V ± 10%
Capacidades de corte (referência): aço estrutural 40 mm; aço inox 30 mm; alumínio 25 mm

Potência dos acionamentos
Potência X: 2,9 kW
Potência Y: 1,3 kW
Potência Z: 0,75 kW

Dimensões e peso
Dimensões (C × L × A): 9,54 m × 3,6 m × 2,58 m
Peso: 8.800 kg

Controlo

• FSCUT8000 CNC em bus EtherCAT, desenvolvido para lasers de fibra > 8 kW
• Interface de operação intuitiva com funções para corte de alta potência
• HypCut: solução CAD/CAM e planeamento de produção para optimização de processos

Cabeça de corte

• Cabeças BLT 6 para aplicações de alta potência (até 40 kW)
• Trajectória do feixe otimizada e lentes dedicadas com dupla protecção contra pó
• Smart-Piercing e Auto-Recut: monitorização em tempo real do picar e recorte automático de secções não cortadas
• Design em gaveta para substituição rápida de protecções e lentes com monitorização de contaminação

Controlo de altura

• Detecção de altura capacitiva incluída
• Funções: detecção de altura, corte por imersão segmentado, detecção de bordo, supressão de vibrações via Ethernet
• Função anti-colisão para evitar colisões por capotamento

Fonte laser

• Fontes Raycus HP série CW multimódulo (configuração 20 kW)
• Alta eficiência electro-óptica e qualidade de feixe; fonte de baixa manutenção para reduzir custos operacionais

Especificações técnicas

• Modelo: ACE Laser PRO 3015 20R
• Mesa de trabalho: 3.000 × 1.500 mm
• Peso peça máx.: 1.500 kg
• Percursos X / Y / Z: 1.550 mm / 3.050 mm / 370 mm
• Avanços rápidos X/Y: 200 m/min; Z: 35 m/min
• Acelerações eixos: 15 m/s²
• Precisão / Repetibilidade: 0,03 mm/m
• Láser: fibra 20.000 W
• Capacidades de corte: aço 40 mm; inox 30 mm; alumínio 25 mm
• Tensão: AC 380V ± 10%
• Potências acionamentos X/Y/Z: 2,9 kW / 1,3 kW / 0,75 kW
• Dimensões (C × L × A): 9,54 m × 3,6 m × 2,58 m
• Peso máquina: 8.800 kg
