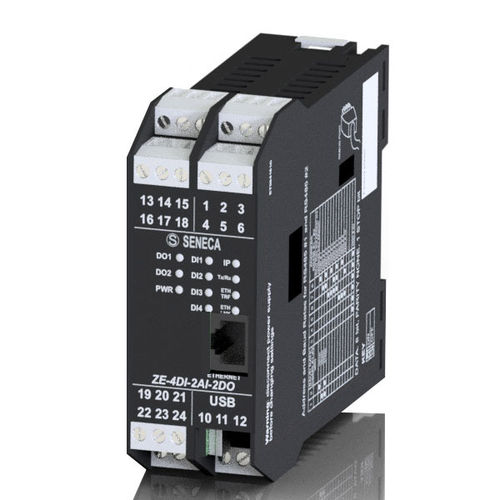

Módulo E/S digital ZE-4DI-2AI-2DO

analógicoEthernetModBUS RTU

O ZE-4DI-2AI-2DO é um módulo de E/S com 4 entradas digitais, 2 entradas analógicas e 2 saídas digitais de relé, para comunicação slave através de ModbusTCP-IP (Ethernet) e Modbus RTU. O módulo tem a funcionalidade de servidor para a porta de comunicação Ethernet com o protocolo Modbus TCP-IP: porta Ethernet de 100 Mbps, 4 clientes e servidor Web incorporado. A configuração dos parâmetros é possível através da Ethernet ou da porta série. Também é possível repetir registos Modbus no protocolo TCP-IP (nº 1 porta Ethernet) e Modbus RTU (nº 2 portas slave independentes) e a configuração de duas entradas analógicas de tensão ou corrente. Indicadores LED de estado - Alimentação/endereço IP Rx/Tx ModBUS Tx Ethernet Ligação Ethernet Estado das entradas / saídas Falha Temperatura de funcionamento - -25..+70°C Temperatura de armazenamento - -30...+85°C Ligações - Terminais de parafuso amovíveis para condutores até 2,5 mm2 Conector traseiro IDC10 para calha DIN 46277 RJ45 Montagem - Calha DIN de 35 mm 46277 Programação - Interruptor DIP (configuração padrão) Servidor Web CONFIGURAÇÃO FÁCIL 2* Particularidade - Servidor LAN ModBUS TCP Interfaces - Nr. 1 Ethernet 10/100 Mbps Nº 1 RS232/RS485 Nº 1 RS485 Velocidade - Até 115.200 bps / 100 Mbps (TCP-IP) Protocolos suportados - ModBUS RTU, ModBUS TCP-IP, http Entradas digitais - Nº 4 Tipo de entradas digitais - PNP / NPN; Entrada de tensão OFF 8V (máx. 30 Vdc) Frequência máxima 5 kHz Consumo de energia 3mA @ 12Vdc, 10mA @ 24Vdc Contadores digitais - Nr. 4 contadores reiniciáveis @32 bit, max 5 kHz Entradas analógicas - Nr. 2 Tipo de entradas analógicas - 0-20 mA / 0-30 V Resolução máxima 16 bit Proteção 40V / 25mA Saídas digitais - Nr. 2 Tipo de saídas digitais - Relés NA / NC SPDT, max 250Vac - 2A Humidade - 30...90% sem condensação
