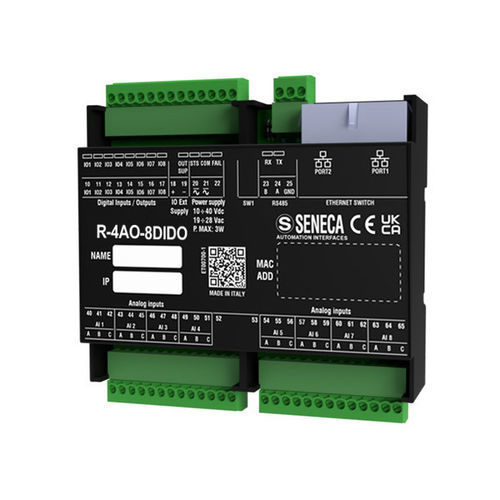

Módulo E/S digital R-4AO-8DIDO-2-P

analógicoEthernetModbus TCP

Visão geral do produto: O módulo misto digital Profinet R-4AO-8DIDO é projetado para atender às necessidades de cabeamento flexível, espaço de instalação limitado e aplicações de alta densidade de E/S com capacidades de rede integradas. Com duas portas Ethernet de 10/100 Mbps, este módulo oferece 4 saídas analógicas e 8 canais digitais, cada um configurável individualmente como entrada ou saída digital. A configuração é possível através de um servidor web com suporte HTML5 ou um DIP switch. O módulo pode ser conectado em modo de cadeia Ethernet com bypass de falha, garantindo a continuidade da conexão Ethernet mesmo se um módulo falhar. A configuração é facilitada por softwares como softPLC CODESYS e o ambiente de design TiA Portal/Simatic Step7. Dados técnicos: - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo máximo: 5.6 W - Isolamento máximo: 1.5 kVac - Indicadores de status: Alimentação, status de Entrada/Saída, STS (endereço IP / DHCP), Ethernet TRF / LNK (pacotes em trânsito / conexão Ethernet) - Grau de proteção: IP20 - Temperatura de operação: -25..+65°C - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Carcaça: Material Pc/ABS autoextinguível UL94-V0, cor preta - Conexões: Terminais de passo de 3.5mm, e conector duplo RJ45 - Montagem: Em trilho DIN EN 60715, montado na parede / painel - Programação: Servidor web integrado, DIP-switch - Características especiais: Conexão em cadeia Ethernet dupla, bypass de falha LAN (a conexão ativa entre as duas portas Ethernet do dispositivo em caso de falha de energia) - Interfaces: 2 portas Ethernet (com função de bypass de falha LAN) 100 baseT em RJ45 - 100 Mbps (TCP-IP) - Protocolos: Profinet IO - Cabo para comunicação Ethernet entre dispositivos: CAT5 ou CAT5e não blindado - Comunicação ModBUS: Até 64 nós sem repetidor e velocidade máxima de 115 kbps CANAIS DE SAÍDA ANALÓGICA - Número de canais: 4 Analógicos - Tipo e faixa: Tensão (±10 V) ou corrente (0..20 mA) ENTRADAS/SAÍDAS DIGITAIS - Número de canais: 8 Entradas/Saídas Digitais - Tipo e faixa: Entradas = tensão: Limite ON: > 11 V; Limite OFF: < 4 V; Vmax: 24 V; Impedância: 9 kΩ Saídas = MOSFET, PNP; tensão/corrente máx.: 0.2 A ; 12..24 V - Tempos de atualização por canal: 4 ms NORMAS - Certificações: CE - Normas: EN61000-6-4, EN61000-6-2, EN61010-1 Características principais / Especificações técnicas: - Módulo Profinet IO com 4 saídas analógicas universais e 8 canais de entrada/saída digital - Cabeamento flexível e alta densidade de E/S - Cadeia Ethernet com bypass de falha - Configuração via servidor web (HTML5) ou DIP switch - Suporta softPLC CODESYS e TiA Portal/Simatic Step7 - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo máximo: 5.6 W - Temperatura de operação: -25..+65°C - Grau de proteção: IP20 - Dimensões: 106 x 90 x 32 mm - Peso: 170 g - Carcaça: Pc/ABS UL94-V0, preto - Montagem: Trilho DIN, parede ou painel - 4 saídas analógicas (±10 V ou 0..20 mA) - 8 I/O digitais (configuráveis individualmente) - Certificado CE, EN61000-6-4, EN61000-6-2, EN61010-1
