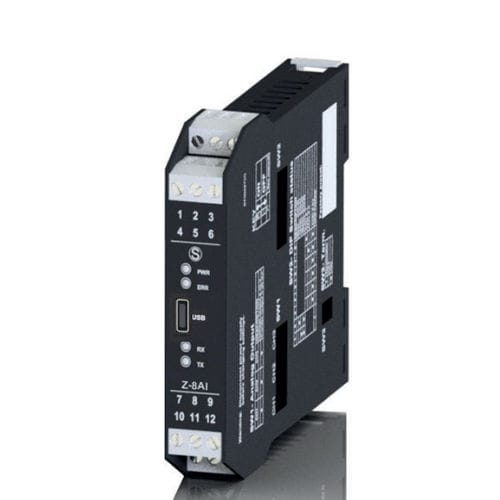

Módulo de entrada analógico Z-8AI

MODBUSModBUS RTURS485

O Z-8AI é utilizado para fazer o interface de entradas analógicas (tensão ou corrente, também com gama bipolar) com o sistema Modbus. O módulo é capaz de alimentar todos os 8 circuitos de corrente ao mesmo tempo, o que é muito útil para sensores de 2 fios porque a cablagem não necessita de uma fonte de alimentação externa. É um ModBUS Slave e pode ser acoplado a qualquer dispositivo ModBUS Master. Um isolamento galvânico de 3 vias entre os circuitos de alimentação // entrada // RS485 assegura a integridade dos seus dados. Fonte de alimentação: - 10...40 Vdc, 19..28 Vac Sincronização auxiliar: - Até 8 circuitos de corrente Isolamento: - 1.500 Vac Entrada: - Tipo de sinal de tensão / corrente Nr 8-CH Gama: - ±2,5 Vdc, ±5 Vdc, ±10 Vdc, ± 20 mA Resolução: - 16 bit Comunicação: - RS485 2 fios, protocolo ModBUS RTU escravo, máx. 64 nós Definições: - Interruptor DIP, software
