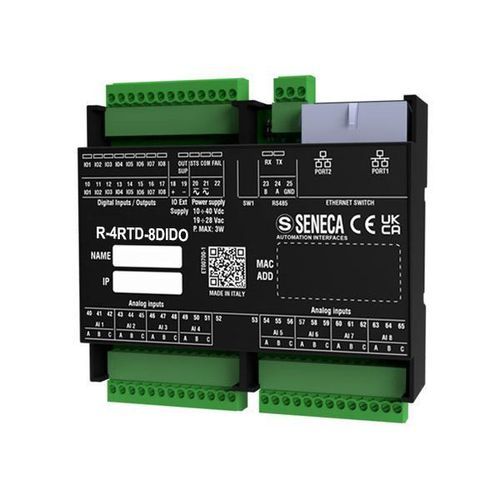

Módulo E/S digital R-4RTD-8DIDO-2

EthernetRS-485LAN

Descrição do produto: O módulo digital misto R-4RTD-8DIDO está equipado com duas portas Ethernet de 10/100 Mbps, suportando tanto o Modbus TCP/IP como a comunicação de série RS-485 com o protocolo Modbus RTU. Tal como todos os modelos da série R, foi concebido para satisfazer requisitos de cablagem flexíveis, espaço de instalação limitado e aplicações de elevada densidade de E/S com rede Ethernet integrada. O R-4RTD-8DIDO oferece 4 entradas de termoresistência e 8 canais digitais, cada um dos quais pode ser configurado individualmente como uma entrada ou saída digital. A configuração é efectuada através de um servidor Web com suporte HTML5 ou de interruptores DIP. O endereço IP, o endereço MAC e a versão de firmware associados ao módulo podem ser identificados ou configurados na rede local utilizando a ferramenta SDD (Seneca Discovery Device). O módulo pode ser ligado em modo Ethernet em cadeia com bypass de falha para assegurar a ligação Ethernet mesmo que um módulo na cadeia falhe. Além disso, o dispositivo possui uma função avançada "ModBUS Passthrough", que permite ao módulo redirecionar os pedidos do Modbus TCP-IP para o RS485, actuando efetivamente como um gateway. módulo Ethernet de 4 entradas para termorresistências e 8 entradas/saídas digitais.Dados técnicos:Alimentação10..40 Vdc; 19..28 VacConsumo máximo de energia3 WIsolamento1,5 kVac multidirecional, mesmo entre entradas RTDIndicadores de estado LEDPotênciaEstado das entradas/saídasSTS (Endereço IP / DHCP)RX / TX (Receção/transmissão de dados em RS485)Ethernet TRF / LNK (Trânsito de pacotes / Ligação Ethernet)Índice de protecçãoIP20Temperatura de funcionamento-25..+65°CTemperatura de armazenamento-30..+85°Humidade10..90% sem condensaçãoDimensões (LxAxP)106 x 90 x 32 mmPeso170 gEncapsulamentoMaterial PC / ABS auto-extinguível UL94-V0, cor pretaConexõesBloco de terminais com passo de 3,5 mm, secção máxima do fio 1.5 mm²2x portas Ethernet 100Base-T em RJ451x porta RS485 em terminaisInstalaçãoEm calha DIN EN 60715, montagem em parede/painelProgramaçãoServidor Web integradoComutador DDIPFunções especiaisCadeia dupla Ethernet Daisy bypass de falha de LANAté 32 regras Peer-to-Peer (I/O Mirror)Contadores com medição de frequênciaModbus Passthrough (TCP-IP para RS485)Memória de dadosFeRAM para backup do contadorCertificaçõesCE, UKENTRADAS DE CARTÃONúmero de canais4 RTDs independentesTipo e alcancePT100 (EN 60751/A2, ITS-90), -200..+650°CPT500 (EN 60751/A2, ITS-90), -200..+750°CPT1000 (EN 60751/A2, ITS-90), -200..+210°CNI100 (DIN 43760), -60..+250°CCU50 (GOST 6651-2009), -180..+200°CCU100 (GOST 6651-2009), -180..+200°CNI120 (DIN 43760), -60..+250°CNI1000 (DIN 43760), -60..+250°CADC24-bitEntradas/saídas digitaisNúmero de canais8 entradas/saídas digitais configuráveisTipo e alcanceVoltagem: Limiar de ativação: > 11 Vdc;Limiar OFF: Em conformidade com a norma IEC61131-2 tipo 3MOSFET, PNP; Tensão/corrente máxima: 0.2 A; 12 ÷ 24 VdcContadores8 contadores retentivos de 32 bits, frequência máxima 20 HzCOMUNICAÇÃOInterfaces2x portas Ethernet (com função LAN fault-bypass) 100Base-T em RJ451x porta RS485 nos terminaisVelocidadeAté 115,200 bps (RS485) / 100 Mbps (TCP-IP)ProtocolosModBUS RTU, ModBUS TCP-IP, httpCabo de comunicação EthernetCabo de comunicação não blindado CAT5 ou CAT5eComunicação ModBUSAté 128 nós sem repetidor e uma velocidade máxima de 115 kbpsCaracterísticas principais / Especificações técnicas:4 entradas RTD (termorresistência)8 entradas/saídas digitais configuráveisPortas Ethernet duplas de 10/100 Mbps (daisy chain, fault bypass)Porta serial RS-485 (Modbus RTU)Suporte aos protocolos Modbus TCP/IP e Modbus RTUServidor web integrado (HTML5) e configuração de chave DIPEspelhamento de E/S ponto a ponto (até 32 regras)Contadores retentivos com medição de frequênciaTemperatura de operação ampla: -25..+65°CMontagem em calha DIN ou parede/painelCE, certificação UKCA
