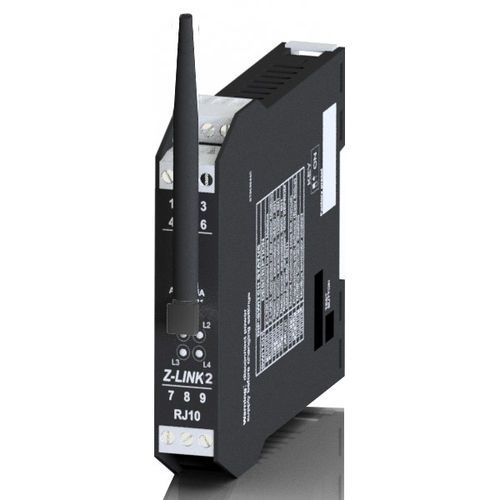

Módulo rádio UHF Z-LINK2-LO

LoRa

Descrição do Produto: Z-LINK2 é um dispositivo de rádio de 869 MHz projetado para remonetização de rádio transparente de comunicações que operam com o protocolo ModBUS RTU e exploram a camada física da tecnologia de transmissão LoRa (Long Range). Z-LINK2 permite a comunicação entre módulos de E/S da série Z-PC e dispositivos ModBUS baseados em um modem de rádio UHF. Caracteriza-se por uma fiação fácil da fonte de alimentação e do barramento serial através do barramento de trilho ômega CEI EN 60715. O módulo é facilmente configurável através de interruptores DIP ou software EASY SETUP para PC. Também possui 2 portas seriais (1 RS232, 1 RS485) e um nível de isolamento de 1.500 V entre comunicação e fonte de alimentação. Compatível com os padrões ETSI e o protocolo de criptografia dinâmica de dados AES de 128 bits, o Z-LINK2 pode operar nos modos ponte, repetidor e E/S remota com conexões ponto a ponto e ponto a multiponto. A tecnologia LoRa permite que o modem de rádio alcance alta cobertura (até 1 km com uma antena externa), 25 mW de potência de transmissão, maior imunidade a interferências e alta sensibilidade. Nota: A antena A-GSM-MG não é um acessório obrigatório, mas é fortemente recomendada para melhor qualidade de sinal. O produto não é compatível com modems de rádio de gerações anteriores. Dados Técnicos: - Fonte de alimentação: 10..40 Vdc; 19..28 Vac - Indicadores de status LED: Fonte de alimentação, transmissão de dados via barramento, transmissão de dados via rádio, teste de instalação - Isolamento: 1.500 Vac - Troca a quente: Sim - Banda de operação: G3, Anexo 1, h1.7 ERC 70-03 (banda central 869.525MHz) - Modulação: LoRa® (Modulação CSS - Chirp Spread Spectrum) - Criptografia: AES 128 bits - Interfaces: N°1 RS232, N° 1 RS485 - Protocolo: ModBUS RTU, LoRa (Z-LINK2-LO, camada física) - Potência de saída (transmissor): 25 mW - Receptor (tipo): CLASSE 2 - Conexões: Terminais de parafuso removíveis de 3 vias, passo de 5 mm - Conector traseiro IDC10 para trilho DIN 46277 - Conector para antena SMA padrão frontal - Micro USB frontal - Modos de operação: Ponte, E/S remota, Repetidor E/S - Programação: EASY SETUP, Interruptor DIP - Cobertura: Até 1.000 m em campo aberto - Dimensões: 17,5 x 100 x 112 mm - Temperatura de operação: -20..+65°C - Peso: 110 g - Carcaça: PA6, cor preta - Montagem: Trilho DIN 35mm IEC EN60715 em posição vertical Informações de Envio e Exportação: - CÓDIGO DO PRODUTO: Z-LINK2-LO - PESO BRUTO (kg): 0,16 - ORIGEM: IT - CN (Nomenclatura Combinada): 85176200 - ECCN: 5A991 Características Principais / Especificações Técnicas: - Modem de rádio LoRa 869 MHz - Interfaces RS232 e RS485 - Suporta protocolo ModBUS RTU - Tecnologia de transmissão LoRa (Long Range) - Fiação fácil através do barramento de trilho ômega CEI EN 60715 - Configurável através de interruptores DIP ou software EASY SETUP para PC - Isolamento: 1.500 V entre comunicação e fonte de alimentação - Compatível com padrões ETSI, criptografia AES 128 bits - Modos ponte, repetidor e E/S remota - Conexões ponto a ponto e ponto a multiponto - Cobertura até 1 km (com antena externa) - Potência de transmissão: 25 mW - Alta imunidade a interferências e sensibilidade - Dimensões: 17,5 x 100 x 112 mm - Temperatura de operação: -20..+65°C - Peso: 110 g - Montagem em trilho DIN
