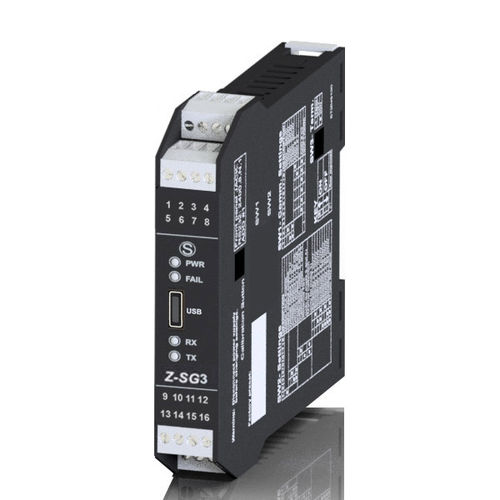

Módulo de entrada analógico Z-SG3

ModBUS RTUpara extensômetropara trilho DIN

O Z-SG3 é um conversor de células de carga (strain gauge). A medição efectuada com a técnica de 4 ou 6 fios, está disponível através do protocolo série Modbus RTU e através da saída analógica. O instrumento pode alimentar diretamente o strain gauge. O software EASY SETUP gere a calibração da célula de carga no modo de calibração de fábrica ou de peso de amostra. O Z-SG3 inclui funções avançadas (contador de peças, reset automático da tara, alarme de limiar, firmware automaticamente atualizável) e um modo de gestão de medição flexível (medições disponíveis em ponto inteiro e flutuante, medição estabilizada através de filtro de ruído, resolução configurável). A configuração é efectuada através de software, enquanto a velocidade de transmissão e o endereço Modbus são definidos através do interrutor DIP. DADOS TÉCNICOS Alimentação eléctrica - 10...40 Vdc, 19...28 Vac (@50..60 Hz) Consumo de energia - 2 W Isolamento - 1.500 Vac a 5 vie Classe de exatidão - 0,01% LED de estado - Alimentação Erro Dados Tx Dados Rx E/S digital Sobrecarga da célula de carga Canais de entrada - 1 canal analógico para leitura (e alimentação) de até 4 (350 Ω) ou 8 (1.000 Ω) células de carga strain gauge, ligação a 4 ou 6 fios, impedância equivalente 87 Ω 1DI calibração da tara ou limiar de peso Canais de saída - 1 canal analógico de retransmissão do peso líquido em corrente (0...20, 4...20 mA) ou em tensão (0...5, 0...10 V); 1DO calibração de tara ou limiar de peso Caraterísticas avançadas - Aquisição da tara Sinalização de pesagem estável via Modbus Função Tara Silos Função de contagem Função de reposição da tara Registo de dados em EASY Setup Configurações avançadas - Saída analógica com limites programáveis Firmware atualizável E/S digital independente Taxa de amostragem configurável numa vasta gama Limiar de alarme com histerese programável Saída analógica totalmente configurável
