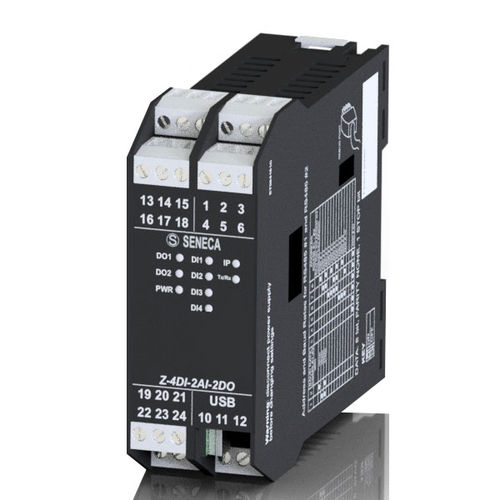

Módulo E/S digital Z-4DI-2AI-2DO

analógicoModBUS RTUUSB

O Z-4DI-2AI-2DO é um módulo de I/O com 4 entradas digitais, 2 entradas analógicas, 2 saídas de relé, slave para Modbus RTU, em duas portas série RS485. O módulo permite a possibilidade de definir os parâmetros através de USB (software de configuração fácil) e regista a repetição no protocolo Modbus RTU (NR.2 portas escravas RS485 independentes). A taxa de transmissão para ModbusRTU é de 1.200 a 115.200 bps. A configuração do sinal inclui 2 entradas analógicas (tensão ou corrente), 4 entradas digitais (NPN ou PNP), 3 saídas de relé, 4 contadores e 4 totalizadores @ 32 bits, máx. 7 kHz. O Z-4DI-2AI-2DO tem um isolamento galvânico de 1.500 Vac entre a fonte de alimentação e a comunicação. Indicadores LED de estado - Fonte de alimentação Rx/Tx ModBUS Estado das entradas / saídas Falha Ligações - Terminais de parafuso amovíveis para condutores até 2,5 mm2 Conector IDC10 para calha DIN 46277 Micro USB na lateral RJ45 Programação - Interruptor DIP (reposição das predefinições) Servidor Web CONFIGURAÇÃO FÁCIL Portas de série - Nr.1 RS232/RS485 Nr.1 RS485 Velocidade - Até 115.200 bps Protocolos suportados - ModBUS RTU Porta USB - Nº 1 micro USB na lateral Entradas digitais - Nº 4 Tipo de entradas digitais - PNP / NPN; Entrada de tensão OFF 8V (máx. 24 Vdc) Frequência máxima 5 kHz Consumo de energia 3mA @ 12Vdc, 10mA @ 24Vdc Contadores de entrada digital - Nr.4 contadores reiniciáveis @32 bit max 5 kHz Entradas analógicas - Nr.2 Tipo de entradas analógicas - 0-20 mA / 0-30 V Resolução até 16 bit Proteção 40V / 25mA Saídas digitais - Nr.2 tipo de saídas digitais - relés NA / NC SPDT, max 250Vac - 2A Montagem - Guia para carril DIN 35 mm DIN 46277 Temperatura de funcionamento - -25...+70°C Temperatura de armazenamento - -30...+85°C Humidade - 30...90% sem condensação Dimensão - 35x102,5x111 mm Peso - cerca de 110 g Caixa - PA6, cor preta Norma - CE
