Módulo E/S analógico R-8AI-8DIDO-2

digitalEthernetLAN

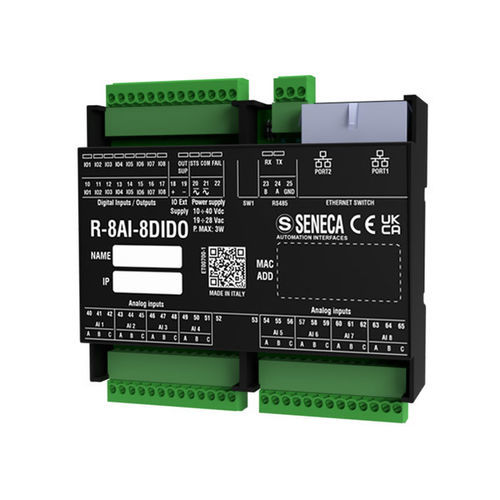

Módulo Ethernet com 8 entradas analógicas com ADC de 24 bits e 8 entradas/saídas digitais. O módulo R-8AI-8DIDO inclui duas portas Ethernet de 10/100 Mbps que suportam comunicação ModBUS TCP-IP e RS485 com protocolo ModBUS RTU. Projetado para fiação flexível, espaço de instalação limitado e aplicações de alta densidade de E/S, integra redes Ethernet. O módulo oferece 8 entradas analógicas de alta resolução (24 bits) e 8 canais digitais, configuráveis como entradas ou saídas. A configuração é possível através de um servidor web com suporte HTML5 ou um interruptor DIP. O endereço IP, o endereço MAC e a versão do firmware podem ser geridos utilizando a ferramenta Seneca Discovery Device (SDD). Suporta modo de cadeia Ethernet com bypass de falha, garantindo conectividade mesmo se um módulo falhar. A função avançada "ModBUS Passthrough" permite redirecionar pedidos de Modbus TCP-IP para RS485, atuando como uma porta de entrada. Especificações Técnicas: - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 3 W - Isolamento Máximo: 1.5 kVac - Indicadores de Status: Alimentação, status de Entrada/Saída, STS (endereço IP/DHCP), RX/TX (RS485), Ethernet TRF/LNK - Grau de Proteção: IP20 - Temperatura de operação: -25..+65°C - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Caixa: Material Pc/ABS autoextinguível UL94-V0, cor preta - Conexões: Terminais de passo de 3,5 mm, e conector duplo RJ45 - Montagem: Em trilho DIN EN 60715, montado na parede / painel - Programação: Servidor web integrado, interruptor DIP - Características Especiais: Conexão em cadeia Ethernet dupla, bypass de falha LAN, Modbus Passthrough (TCP-IP para RS485), identificação e configuração de IP/MAC/Firmware pela ferramenta SDD - Interfaces: 2x portas Ethernet (bypass de falha LAN) 100 baseT em RJ45 - 100 Mbps (TCP-IP); 1x porta RS485 em terminais M23-M24-M25 - 115.200 bps (RS485) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cabo para comunicação Ethernet: CAT5 ou CAT5e não blindado - Comunicação ModBUS: Até 64 nós sem repetidor, velocidade máxima 115 kbps Canais de Entrada Analógica: - Número de Canais: 8 Analógicos - Tipo e Faixa: Tensão: -30 V ÷ +30 V; -150 mV ÷ +150 mV; Corrente: -24 mA ÷ +24 mA; Termopar: J, K, T, E, N, R, S, B, L; Termorresistor Pt100 em AI1: -200 °C ÷ +650 °C (apenas para compensação de junção fria) - Resolução ADC: 24 bits Canais de Entrada/Saída Digital: - Número de Canais: 8 Entradas/Saídas Digitais - Tipo e Faixa: Entradas = tensão: Limiar ON: > 11 V; Limiar OFF: < 4 V; Vmax: 28 V; Impedância: 9 kΩ; Saídas = MOSFET, PNP; tensão/corrente máx.: 0.2 A ; 9..28 V Normas: - Certificações: CE - Homologações e Normas: EN61000-6-4, EN61000-6-2, EN61010-1
