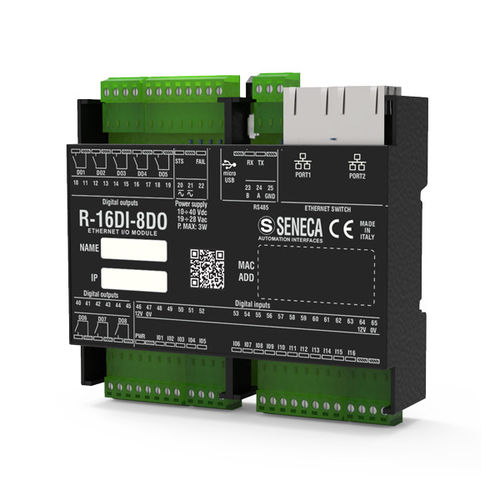

O R-16DI-8DO-P é um módulo digital misto com duas portas Ethernet 10/100 Mbps. Foi concebido para necessidades de cablagem flexíveis, espaço de instalação reduzido, aplicações de elevada densidade de E/S com ligação em rede Ethernet integrada. O R-16DI-8DO-P tem 16 entradas digitais PNP/NPN e 8 saídas de relé digitais com uma gama máxima de 30 V / 1 A. O módulo possui isolamento entre entradas, saídas e os restantes circuitos de baixa tensão de 1.500 Vac. A configuração pode ser efectuada através do software CODESYS softPLC e do ambiente de projeto TiA Portal/Simatic Step7. O R-16DI-8DO-P suporta comunicação PROFINET IO e pode ser ligado em modo Ethernet daisy chain com fault-bypass para assegurar a ligação Ethernet mesmo em caso de falha de um módulo da cadeia.
Consumo máximo de energia - 3 W
Isolamento - 1,5 kVac
Indicadores de estado - Alimentação eléctrica
Estado das entradas/saídas
STS (endereço IP / DHCP)
Comunicação Profinet IO
Grau de proteção - IP20
Temperatura de funcionamento - -25...+65°C
Dimensões (LxAxP) - 106 x 90 x 32 mm
Peso - 170 g
Caixa - Material PC / ABS auto-extinguível UL94-V0, cor preta
Ligações - Terminais de passo de 3,5 mm, conetor Micro USB e conetor RJ45 duplo
Montagem - Em calha DIN EN 60715, montagem na parede / montagem em painel
Programação - CoDeSys
Portal TIA
Passo 7
Ficheiro GSD (General Station Description)
Funções especiais - Ligação em cadeia Ethernet dupla
Interfaces - Número de 2 portas Ethernet (com função de desvio de falha de LAN) 100 baseT em RJ45
Protocolos - Profinet IO (Classe 1 em tempo real, Tbus=1ms)
Cabo para comunicação Ethernet entre dispositivos - CAT5 ou CAT5e não blindado
CANAIS DE ENTRADA
Número de canais - 16 digitais
Tipo - PNP com alim. interno/externo, NPN com alim. interno
Tensão - Limiar OFF / ON: 8 V; 9 V
---
