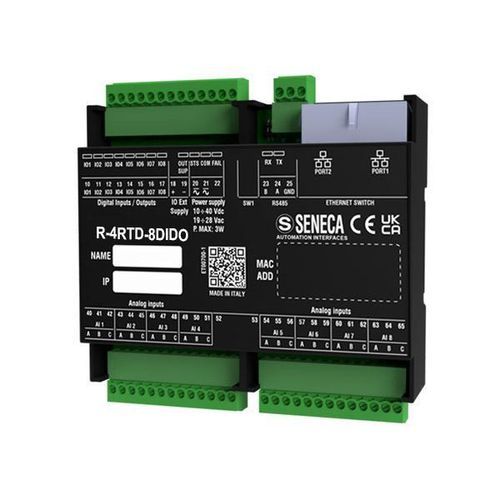

Módulo E/S analógico R-4RTD-8DIDO-2

digitalMODBUSEthernet

Módulo Ethernet com 4 entradas de termorresistências e 8 entradas/saídas digitais O módulo digital misto R-4RTD-8DIDO está equipado com duas portas Ethernet de 10/100 Mbps, suportando tanto a comunicação Modbus TCP/IP quanto a comunicação serial RS-485 com o protocolo Modbus RTU. Como todos os modelos da série R, é projetado para atender aos requisitos de cabeamento flexível, espaço de instalação limitado e aplicações de alta densidade de E/S com rede Ethernet integrada. O R-4RTD-8DIDO oferece 4 entradas de termorresistência e 8 canais digitais, cada um dos quais pode ser configurado individualmente como entrada ou saída digital. A configuração é feita através de um servidor web com suporte HTML5 ou interruptores DIP. O endereço IP, o endereço MAC e a versão do firmware associados ao módulo podem ser identificados ou configurados na LAN usando a ferramenta SDD (Seneca Discovery Device). O módulo pode ser conectado em modo de cadeia Ethernet com bypass de falha para garantir a conexão Ethernet mesmo se um módulo na cadeia falhar. Além disso, o dispositivo possui uma função avançada de "ModBUS Passthrough", que permite ao módulo redirecionar solicitações de Modbus TCP-IP para RS485, atuando efetivamente como um gateway. Módulo Ethernet de 4 entradas para termorresistências e 8 entradas/saídas digitais. Especificações técnicas: - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo máximo: 3 W - Isolamento: 1.5 kVac multi-via, mesmo entre as entradas RTD - Indicadores de status LED: Alimentação, status de Entrada/Saída, STS (endereço IP / DHCP), RX / TX (Recepção/transmissão de dados em RS485), Ethernet TRF / LNK (Trânsito de pacotes / Conexão Ethernet) - Grau de proteção: IP20 - Temperatura de operação: -25..+65°C - Temperatura de armazenamento: -30..+85°C - Umidade: 10..90% sem condensação - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Caixa: Material autoextinguível PC / ABS UL94-V0, cor preta - Conexões: Bloco de terminais de passo de 3,5 mm, seção de fio máx. 1,5 mm²; 2x portas Ethernet 100Base-T em RJ45; 1x porta RS485 em terminais - Instalação: Em trilho DIN EN 60715, montagem em parede/painel - Programação: Servidor Web integrado, interruptor DIP - Funções especiais: Cadeia Ethernet dupla, bypass de falha LAN, até 32 regras Peer-to-Peer (I/O Mirror), contadores com medição de frequência, Modbus Passthrough (TCP-IP para RS485) - Memória de dados: FeRAM para backup de contador - Certificações: CE, UKCA ENTRADAS RTD - Número de canais: 4 RTDs independentes - Tipo e Faixa: - PT100 (EN 60751/A2, ITS-90), -200..+650°C - PT500 (EN 60751/A2, ITS-90), -200..+750°C - PT1000 (EN 60751/A2, ITS-90), -200..+210°C - NI100 (DIN 43760), -60..+250°C - CU50 (GOST 6651-2009), -180..+200°C - CU100 (GOST 6651-2009), -180..+200°C - NI120 (DIN 43760), -60..+250°C - NI1000 (DIN 43760), -60..+250°C - ADC: 24 bits ENTRADAS/SAÍDAS DIGITAIS - Número de canais: 8 entradas/saídas digitais configuráveis - Tipo e Faixa: Tensão: Limiar ON: > 11 Vdc; Limiar OFF: < 4 Vdc; Vmax: 24 Vdc; Impedância: 9 kΩ; Compatível com IEC61131-2 tipo 3; MOSFET, PNP; Tensão/corrente máx.: 0,2 A; 12 ÷ 24 Vdc - Contadores: 8 contadores retentivos de 32 bits, frequência máx. 20 Hz COMUNICAÇÃO - Interfaces: 2x portas Ethernet (com função de bypass de falha LAN) 100Base-T em RJ45; 1x porta RS485 em terminais - Velocidade: Até 115,200 bps (RS485) / 100 Mbps (TCP-IP) - Protocolos: ModBUS RTU, ModBUS TCP-IP, http - Cabo de comunicação Ethernet: CAT5 ou CAT5e não blindado - Comunicação ModBUS: Até 128 nós sem repetidor e uma velocidade máx. de 115 kbps
