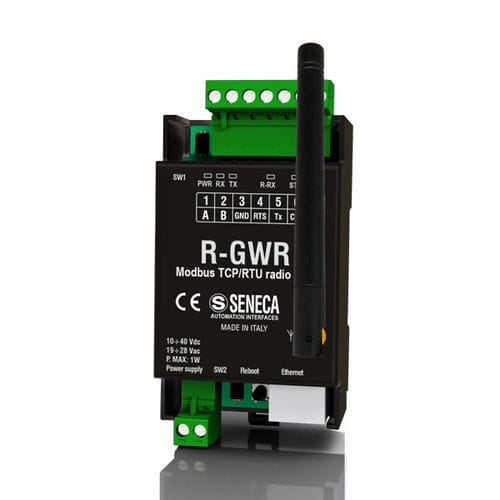

Gateway industrial R-GWR

sem fioEthernetserial

R-GWR é um sistema para interface e medição de parâmetros industriais, civis ou ambientais. O dispositivo cria uma rede de sensores remotos conectados via tecnologia de rádio LoRa (863-865 MHz) e acessível através do protocolo ModBUS RTU/TCP-IP. R-GWR atua como um servidor ModBUS TCP-IP e escravo ModBUS RTU. Opera como um hub de rádio capaz de gerenciar até 32 sensores, cada um capaz de adquirir: um sinal integrado de temperatura/umidade, uma entrada digital/analógica genérica (0-30 Vdc) de um terminal, um contador @16bit com frequência máxima de 1Hz. Os sensores são alimentados por baterias de lítio com uma vida útil de até 36 meses, dependendo da configuração. A transmissão de dados do sensor para o dispositivo ocorre: no horário programado, em um evento, através de um botão de emparelhamento integrado. R-GWR suporta Ethernet e o protocolo ModBUS TCP-IP para conexão com sistemas de gerenciamento remoto e até 8 nós clientes TCP-IP. A tecnologia LoRa garante baixo consumo de energia, maior vida útil da bateria, menor potência envolvida e custos de instalação reduzidos para sensores. O alcance de comunicação depende das condições de uso; LoRa garante penetração profunda em áreas urbanas, rurais ou internas, alcançando até 500 metros. O intervalo mínimo de atualização dos valores medidos é de 30 segundos. O dispositivo é facilmente programável via interruptor DIP e servidor web. As principais aplicações incluem transmissão remota de medições industriais e civis e monitoramento de locais de produção, ambientes e edifícios industriais/residenciais. Especificações Técnicas: - Fonte de Alimentação: 10..40 Vdc; 19..28 Vac - Consumo de energia: Máx 1 W - Tipo de bateria e vida útil: Lítio, autonomia de 12 a 36 meses - Indicadores de status: Fonte de alimentação, comunicações seriais Rx-Tx, Sensores atribuídos, Sensores com erro - Grau de proteção: IP20 - Temperatura de operação: -20..+70°C - Conexões: Terminais de parafuso, parafuso removível de 7 vias (passo de 5 mm), parafuso removível de 2 vias (passo de 5 mm), conector Ethernet - Comunicação: 1 porta Fast Ethernet 100 Tx (RJ45 frontal), 1 porta serial RS232/RS485 comutável, taxa de baud máx 115k - Conectividade: Até 8 Clientes TCP-IP - Protocolos suportados: Servidor ModBUS TCP-IP, Escravo ModBUS RTU - Dimensões (LxAxP): 53.3 x 90 x 32.2 mm - Peso: 80 g - Carcaça: PC / ABS autoextinguível UL94-V0 - Instalação: Em trilho DIN IEC EN 60715 ou montado na parede - Certificação: CE - Normas: ETSI EN 301 489-1 v.2.2.3, ETSI EN 301 409-3 v.2.1.1, EN 60950 - Tecnologia de Rádio: LoRa - Intervalo de Medição Mínimo: 30 segundos - Segurança: AES 128bit - Frequência: 863-865 MHz (Nominal: 863.110 MHz), Largura de banda 25 KHz, Potência Máx +14 dBm - Sensibilidade: Até -146 dBm - Número Máx de sensores acoplados: 32 - Interruptor DIP: Sim - Servidor web: Sim - SDD (Seneca Discovery Device): Sim - Atualização de Firmware: via Servidor Web - Diagnósticos Avançados: Sim
