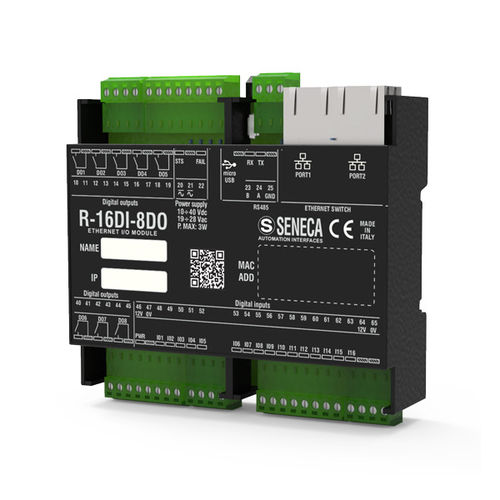

Módulo E/S digital R-16DI-8DO

MODBUSEthernetUSB

O R-16DI-8DO é um módulo digital misto com uma porta Ethernet dupla de 10/100 Mbps e uma porta de programação Micro USB frontal. A ferramenta foi concebida para necessidades de cablagem flexíveis, pequenos espaços de instalação e aplicações de E/S de alta densidade com rede Ethernet incorporada. O R-16DI-8DO tem 16 entradas digitais PNP/NPN que também podem ser configuradas como totalizadores @32-bit e 8 saídas de relé digital com uma gama máxima de 30 V / 1 A. Todos os totalizadores são armazenados em memória não volátil (FeRAM). O módulo está equipado com isolamento entre entradas, saídas e outros circuitos de baixa tensão igual a 1,5 kVac. A configuração pode ser efectuada através de software dedicado e de um servidor Web com suporte HTML5. O endereço IP, o endereço MAC e a versão de firmware associados ao módulo individual podem ser identificados ou configurados na rede LAN através da ferramenta SDD (Seneca Discovery Device). O R-16DI-8DO suporta tanto o ModBUS TCP-IP como a comunicação de série RS485 com o protocolo ModBUS RTU. O R-16DI-8DO pode ser ligado em modo Ethernet em cadeia com bypass de falha para assegurar uma ligação Ethernet mesmo que um módulo da cadeia falhe. Os sinais digitais podem ser duplicados num ou mais módulos no modo Peer to Peer (funcionalidade de espelho de E/S). Outra função avançada é a função "ModBUS Passthrough", graças à qual o módulo pode desviar para RS485 os pedidos provenientes de Modbus TCP-IP, actuando, de facto, como um gateway. DADOS TÉCNICOS Alimentação - 10...40 Vdc; 19...28 Vac Saída de tensão auxiliar - 12 Vdc / 40 mA Absorção máxima - 3 W Isolamento máximo - 1,5 kVac LEDs indicadores de estado - Alimentação Estado das E/S STS (endereço IP / DHCP) RX / TX (dados Rx/Tx via RS485) Ethernet TRF / LNK Canais de entrada - 16 DI
