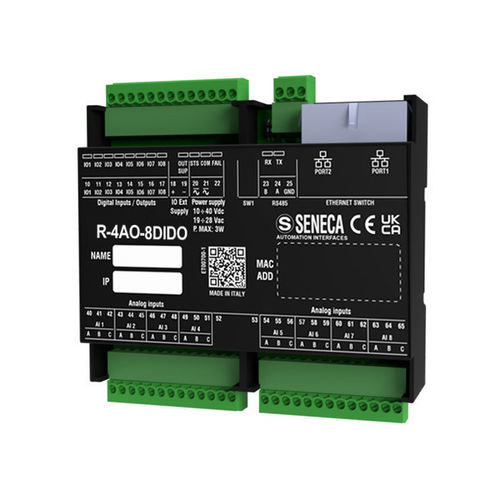

Módulo E/S analógico R-4AO-8DIDO-2

digitalMODBUSEthernet

Módulo Ethernet com 4 saídas analógicas e 8 canais de entrada/saída digital. O módulo digital misto R-4AO-8DIDO possui duas portas Ethernet de 10/100 Mbps que suportam comunicação ModBUS TCP-IP e RS485 serial com protocolo ModBUS RTU. Como todos os modelos da série R, é projetado para atender aos requisitos de fiação flexível, espaço de instalação limitado e aplicações com alta densidade de E/S, incorporando redes Ethernet integradas. O R-4AO-8DIDO fornece 4 saídas analógicas e 8 canais digitais, cada um configurável individualmente como entrada ou saída digital. A configuração pode ser feita através de um servidor web com suporte HTML5 ou via um interruptor DIP. O endereço IP, endereço MAC e versão do firmware do módulo podem ser identificados ou configurados na LAN usando a ferramenta Seneca Discovery Device (SDD). O módulo pode ser conectado em modo de cadeia Ethernet com bypass de falha para garantir a conectividade Ethernet mesmo em caso de falha de um módulo na cadeia. Além disso, o dispositivo possui a função avançada "ModBUS Passthrough", permitindo que o módulo redirecione solicitações de Modbus TCP-IP para RS485, servindo efetivamente como um gateway. Especificações Técnicas: - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 5.6 W - Isolamento Máximo: 1.5 kVac - Indicadores de Status: Alimentação, status de Entrada/Saída, STS (endereço IP / DHCP), RX/TX (RS485), Ethernet TRF/LNK - Grau de Proteção: IP20 - Temperatura de operação: -25..+65°C - Dimensões (LxAxP): 106 x 90 x 32 mm - Peso: 170 g - Carcaça: Material Pc/ABS autoextinguível UL94-V0, cor preta - Conexões: Terminais de passo de 3,5 mm, e conector duplo RJ45 - Montagem: Em trilho DIN EN 60715, montagem em parede / painel - Programação: Servidor web integrado, interruptor DIP - Características Especiais: Conexão em cadeia Ethernet dupla, bypass de falha LAN, Modbus Passthrough (TCP-IP para RS485), identificação e configuração de IP/MAC/Firmware pela ferramenta SDD - Interfaces: 2x portas Ethernet (bypass de falha LAN) 100 baseT em RJ45 - 100 Mbps (TCP-IP); 1x porta RS485 em terminais M23-M24-M25 - 115.200 bps (RS485) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cabo para comunicação Ethernet: CAT5 ou CAT5e não blindado - Comunicação ModBUS: Até 64 nós sem repetidor, velocidade máxima 115 kbps Canais de Saída Analógica: - Número de Canais: 4 Analógicos - Tipo e Faixa: Tensão (±10 V) ou corrente (0..20 mA) Canais de Entrada/Saída Digital: - Número de Canais: 8 Entradas/Saídas Digitais - Tipo e Faixa: Entradas = tensão: Limite ON: > 11 V; Limite OFF: < 4 V; Vmax: 24 V; Impedância: 9 kΩ Saídas = MOSFET, PNP; tensão/corrente máx.: 0.2 A ; 12..24 V Padrão: - Certificações: CE - Homologações e Normas: EN61000-6-4, EN61000-6-2, EN61010-1
