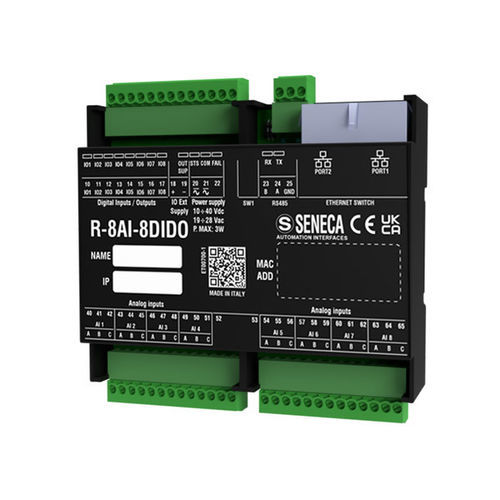

Módulo E/S analógico R-8AI-8DIDO-2

digitalMODBUSEthernet

Módulo Ethernet com 8 entradas analógicas com ADC de 24 bits e 8 entradas/saídas digitais. O módulo R-8AI-8DIDO inclui duas portas Ethernet de 10/100 Mbps que suportam comunicação ModBUS TCP-IP e RS485 com protocolo ModBUS RTU. Projetado para aplicações de fiação flexível e alta densidade de I/O, integra redes Ethernet. O módulo oferece 8 entradas analógicas de alta resolução e 8 canais digitais, configuráveis como entradas ou saídas. A configuração é possível através de um servidor web ou de um interruptor DIP. O módulo suporta modo de cadeia Ethernet com bypass de falha e possui a função ModBUS Passthrough para funcionalidade de gateway. Especificações Técnicas: - Alimentação: 10..40 Vdc; 19..28 Vac - Consumo Máximo: 3 W - Isolamento Máximo: 1.5 kVac - Indicadores de Status: Alimentação, status I/O, STS, RX/TX, Ethernet TRF/LNK - Grau de Proteção: IP20 - Temperatura de Operação: -25..+65°C - Dimensões: 106 x 90 x 32 mm - Peso: 170 g - Carcaça: Pc/ABS, UL94-V0, preto - Conexões: Terminais de passo de 3,5 mm, duplo RJ45 - Montagem: Trilho DIN EN 60715, parede/painel - Programação: Servidor web, interruptor DIP - Características Especiais: Cadeia Ethernet, bypass de falha LAN, Modbus Passthrough - Interfaces: 2x Ethernet (100 Mbps), 1x RS485 (115,2 kbps) - Protocolos: ModBUS RTU, ModBUS TCP-IP, HTTP - Cabo Ethernet: CAT5/CAT5e não blindado - Comunicação ModBUS: Até 64 nós, 115 kbps - Entradas Analógicas: 8 canais, Tensão/Corrente/Termopar/Pt100, ADC de 24 bits - I/O Digitais: 8 canais, configuráveis, saídas MOSFET PNP - Certificações: CE, EN61000-6-4, EN61000-6-2, EN61010-1
