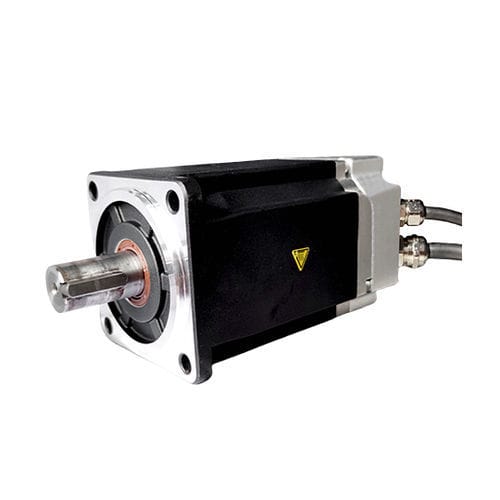

Servomotor CC ZMD80AIS121-48-C02430-B1-5-1C

60 V48 Vcom freio

Características: - Encoder fotoelétrico de valor absoluto de 17 bits e 23 bits, com alta qualidade e alta capacidade de resposta - Bom desempenho em alta velocidade, a velocidade nominal pode geralmente atingir 3000 rpm, a velocidade máxima pode atingir 6000 rpm - Forte resistência a sobrecarga, pode suportar carga três vezes o torque nominal, especialmente adequado para ocasiões com flutuações de carga instantâneas e que requerem início rápido - Operação suave em baixa velocidade, nenhum fenômeno de operação em passos semelhante a motores de passo ocorrerá durante a operação em baixa velocidade. Adequado para ocasiões com requisitos de resposta em alta velocidade - O tempo de resposta dinâmica da aceleração e desaceleração do motor é curto, geralmente em dezenas de milissegundos - Calor e ruído são significativamente reduzidos Modelo: ZMD80AIS121-48-C02430-B1-5-1C - Tensão (VAC): 48 - Corrente (A): 20±10% - Torque (Nm): 0.12±10% Detalhes do produto - Série ZMD80AIS Servomotores integrados de baixa tensão com saída com fio - Definição da interface de controle de comunicação (DB15 Male, Three-row) Parâmetros do motor - Comprimento do corpo (mm): 121 - Tensão nominal (V): 48 - Potência nominal (W): 750 - Corrente nominal (A): 20±10% - Torque nominal (N.m): 2.4 - Torque de pico (N.m): 4.8 - Velocidade nominal (rpm): 3000±10% - Velocidade máxima (rpm): 3200±10% - Resistência de linha (Ω): 0.08±10% - Indutância de linha (mH): 0.24±20% - Momento de inércia: 1.72±10% - Coeficiente de torque (Nm/A): 0.12±10% - Número de pares de polos do rotor: 5p - Classe de isolamento do motor: Classe F - Nível de proteção: IP65 Definição dos terminais da interface de controle de comunicação - Número do terminal: 5, Definição da função: DIC, Cor do fio: Amarelo - Número do terminal: 4, Definição da função: DIR –, Cor do fio: Verde – Preto - Número do terminal: 3, Definição da função: DIR +, Cor do fio: Verde - Número do terminal: 2, Definição da função: PLUS –, Cor do fio: Azul – Preto - Número do terminal: 1, Definição da função: PLUS +, Cor do fio: Azul - Número do terminal: 10, Definição da função: D02 +, Cor do fio: Roxo - Número do terminal: 9, Definição da função: D01 –, Cor do fio: Laranja – Preto - Número do terminal: 8, Definição da função: D01 +, Cor do fio: Laranja - Número do terminal: 7, Definição da função: DI2, Cor do fio: Branco - Número do terminal: 6, Definição da função: DI1, Cor do fio: Amarelo – Preto - Número do terminal: 15, Definição da função: CANL, Cor do fio: Preto - Número do terminal: 14, Definição da função: CANH, Cor do fio: Vermelho - Número do terminal: 13, Definição da função: RS485B, Cor do fio: Cinza – Preto - Número do terminal: 12, Definição da função: RS485A, Cor do fio: Cinza - Número do terminal: 11, Definição da função: D02 –, Cor do fio: Roxo – Preto Definição da interface de alimentação (LCB40 – M) - Número do terminal: +, Definição da função: V +, Cor do fio: Vermelho - Número do terminal: –, Definição da função: V –, Cor do fio: Preto Definição da interface do resistor de frenagem externo - Número do terminal: 1, Definição da função: P +, Cor do fio: Branco - Número do terminal: 2, Definição da função: D –, Cor do fio: Amarelo – Verde Desenho de contorno - Categoria: Motor e driver servo DC integrado - Tag: Motor e driver servo AC Shanghai Siheng Motor Manufacturing Co., Ltd. estabelecida em 2013, foca em motor servo AC, motor servo DC, motor de passo, driver, encoder, caixa de engrenagens, etc. Especificações técnicas: - Modelo: ZMD80AIS121-48-C02430-B1-5-1C - Tensão: 48V - Potência nominal: 750W - Corrente nominal: 20±10% A - Torque nominal: 2.4 N.m - Torque de pico: 4.8 N.m - Velocidade nominal: 3000±10% rpm - Velocidade máxima: 3200±10% rpm - Resistência de linha: 0.08±10% Ω - Indutância de linha: 0.24±20% mH - Momento de inércia: 1.72±10% - Coeficiente de torque: 0.12±10% Nm/A - Número de pares de polos do rotor: 5p - Classe de isolamento do motor: Classe F - Nível de proteção: IP65
