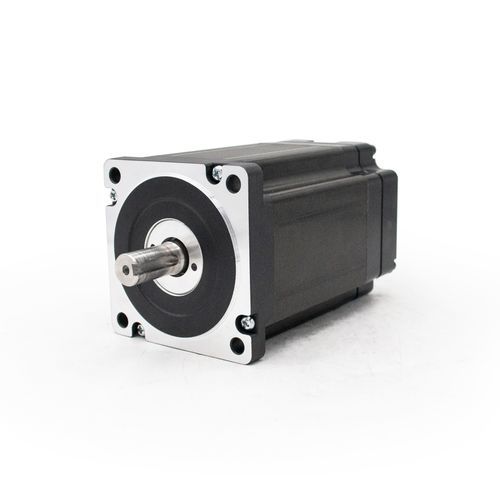

Motor de passo 86

24 V28 Vcompacto

Visão geral
Este motor de passo série 86 integra o corpo do motor e o driver numa única carcaça, eliminando a necessidade de um driver separado, poupando espaço de instalação e simplificando o cabeamento.

1. Vantagem da integração
Como motor com driver integrado, combina o corpo do motor e o circuito de acionamento numa única unidade. Isso elimina a necessidade de driver externo, reduz a complexidade do cabeamento (sem cabos adicionais entre motor e driver) e é adequado para sistemas de automação compactos ou equipamentos pequenos.

2. Características dos parâmetros (com base na tabela)

• Tensão e corrente: Compatibilidade dupla 24 V / 28 V e corrente nominal de 6 A.
• Torque e tamanho: Torque de 3,44 N·m a 10,6 N·m, correspondendo a comprimentos do motor de 104 mm a 184 mm. O aumento do comprimento do motor aumenta o torque disponível para atender a diferentes cargas.
• Desempenho elétrico: Baixa resistência de enrolamento (0,42 Ω – 0,7 Ω) e baixa indutância (3,2 mH – 8 mH), reduzindo a queda de torque em altas velocidades e melhorando a resposta dinâmica.

3. Adequação de aplicações
Adequado para equipamentos em que a economia de espaço e a simplificação do cabeamento são prioridades, incluindo pequenos CNC, transportadores de precisão, sistemas de triagem automatizados e braços robóticos compactos.

Características / especificações técnicas

• Série: 86-series
• Flange: 86 mm
• Driver integrado: Sim (corpo do motor + driver numa única unidade)
• Tensão: 24 V / 28 V (compatibilidade de dupla tensão)
• Corrente nominal: 6 A
• Faixa de torque: 3,44 N·m – 10,6 N·m
• Comprimentos do motor disponíveis: 104 mm – 184 mm
• Resistência de enrolamento: 0,42 Ω – 0,7 Ω
• Indutância: 3,2 mH – 8 mH
• Aplicações típicas: pequenos CNC, transportadores de precisão, sistemas de triagem automatizados, braços robóticos compactos
• Categoria: Motor de passo integrado
