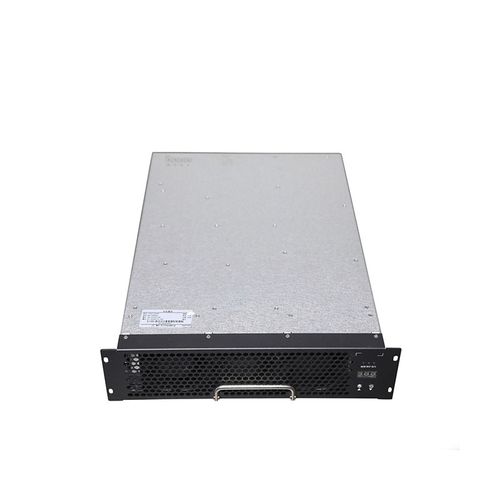

Módulo de potência totalmente SiC THWT40F10030C9EUR

ACDC

Introdução do produto
O THWT40F10030C9EUR é um módulo de carregamento DC de alta eficiência e alta densidade de potência desenvolvido pela Tonhe Technology para o mercado americano, em conformidade com a norma UL2202.

Vantagens do produto

• Ampla faixa de potência constante de saída: 300–1000 VDC
• Consumo em standby ultra baixo: <10 W
• Distorção harmónica total muito baixa: ≤5%
• Ampla faixa de temperatura de operação: -40°C a +75°C
• Alta eficiência de conversão: eficiência de pico ≥97,2%
• Nível de ruído muito baixo: 60 dB em carga total (temperatura ambiente)

Desempenho paramétrico
Modelo: THWT40F10030C9EUR

• Entrada AC:
  • Tensão de entrada: tensão nominal 480 VAC, 3W+PE; faixa de operação 286–533 VAC
  • Frequência de entrada: 60 Hz ±10%
  • Fator de potência de entrada: ≥0,99
  • Proteção contra sobretensão de entrada: 289±3 VAC
  • Proteção contra subtensão de entrada: 536±3 VAC
• Saída DC:
  • Potência de saída nominal: 40 kW
  • Faixa de tensão de saída: 200–1000 VDC
  • Faixa de corrente de saída: 8–134 A
  • Faixa de potência constante de saída: 300–1000 VDC
  • Eficiência de pico: ≥97,2%
  • Tempo de soft start: ≤3 s
  • Proteção contra curto-circuito: proteção de rollback automático
  • Precisão de regulação de tensão: ≤±0,5%
  • THD: ≤5%
  • Precisão de regulação de corrente: ≤±1%
  • Desequilíbrio de compartilhamento de corrente: ≤±5%

Ambiente de operação

• Temperatura de trabalho: -40°C a +70°C
• Humidade relativa: ≤95% HR sem condensação
• Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Método de arrefecimento: arrefecimento por ventoinha
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (baud rate 125 kbs, nível de tensão 5 V)
• Definição de endereço: ecrã digital, operação por botões
• Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 horas

Centro de produção
A Tonhe Technology possui certificações de gestão de qualidade ISO9001 e IATF16949. Os processos de fabrico incluem linhas SMT automáticas, impressão e inspeção automática de pasta de solda, soldadura por onda, linhas automáticas de revestimento, linhas de envelhecimento e outros equipamentos de apoio. A capacidade de produção anual excede 500.000 módulos de carregamento após mais de 50 processos de produção.

Centro de testes
A Tonhe Technology opera um laboratório EMC certificado pela CNAS e DiLAC. Os equipamentos de teste incluem uma câmara EMC semi-anequióica de 3 m, cargas eletrónicas Chroma, fontes AC, analisadores de potência Yokogawa WT1800, multímetros Fluke, câmaras de temperatura e humidade e outros sistemas que permitem testes completos de sistemas de carregamento e testes de imunidade transitória.

Certificados
Os certificados e conformidades incluem UL2202 e outras certificações industriais relevantes para módulos de carregamento exportados.

Embalagem e envio
As opções de embalagem e envio abrangem pequenas encomendas (correio expresso) e grandes embarques (contentores marítimos ou aéreos). FOB Shijiazhuang é comumente adotado pelos clientes.

Perguntas frequentes (selecionadas)

• Protocolo de comunicação: CAN; baud rate CAN 125 kbs; nível CAN 5 V.
• Preenchimento com gel: todas as séries de módulos suportam preenchimento com gel.
• Instalação: o módulo pode ser instalado horizontalmente, de lado ou de cabeça para baixo.
• Tempo de entrega: prazos típicos para produção; amostras podem estar em stock. Quantidades mínimas e prazos variam conforme o pedido.
• Termos de pagamento: termos padrão do fabricante; negociáveis para cooperação de longo prazo.
• Garantia: garantia padrão de 12 meses a partir do recebimento do envio.
• Serviço pós-venda: assistência online e no local disponível conforme contrato; esquema de resposta 24 horas para projetos.

Especificações técnicas

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potência de saída nominal: 40 kW
• Faixa de tensão de saída: 200–1000 VDC
• Faixa de corrente de saída: 8–134 A
• Faixa de potência constante: 300–1000 VDC
• Eficiência de pico: ≥97,2%
• Consumo em standby: <10 W
• THD: ≤5%
• Temperatura de operação: -40°C a +70°C
• Arrefecimento: arrefecimento por ventoinha
• Dimensões (L×W×H): 437,5 × 300 × 84 mm (sem pega)
• Peso: ≤18 kg
• MTBF: 500.000 horas
