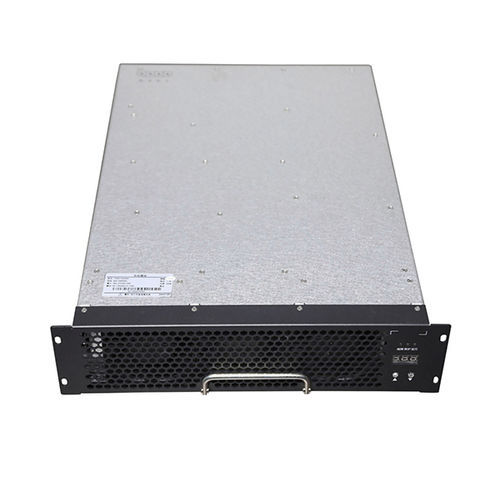

Módulo de potência CC THWT40F10030C9EUR

Resumo do produto
O THWT40F10030C9EUR é um módulo de carregamento DC de alta eficiência e alta densidade de potência, projetado para aplicações de carregamento de veículos elétricos e conforme UL2202 para o mercado americano.

Introdução do produto
Este módulo DC de 40 kW oferece ampla faixa de tensão de saída e operação em potência constante configurável para sistemas de carga rápida. Destinado a carregadores comerciais que exigem alta eficiência de conversão, baixo consumo em standby e proteções robustas.

Vantagens do produto

• Ampla faixa de potência constante de saída: 300–1000 VDC
• Consumo em standby ultrabaixo: <10 W
• Baixa distorção harmônica total: ≤5%
• Ampla faixa de temperatura de operação: -40 °C a +70 °C
• Alta eficiência de conversão: pico ≥97,2%
• Baixo nível acústico: 60 dB em carga total (temperatura ambiente)

Desempenho paramétrico
Modelo: THWT40F10030C9EUR

Entrada AC:
Tensão nominal: 480 VAC, 3W+PE; faixa de operação: 286–533 VAC
Frequência de entrada: 60 Hz ±10%
Fator de potência de entrada: ≥0,99
Proteção contra sobretensão de entrada: 289±3 VAC
Proteção contra subtensão de entrada: 536±3 VAC

Saída DC:
Potência de saída nominal: 40 kW
Faixa de tensão de saída: 200–1000 VDC
Faixa de corrente de saída: 8–134 A
Faixa de potência constante: 300–1000 VDC
Eficiência de pico: ≥97,2%
Tempo de soft start: ≤3 s
Proteção contra curto-circuito: proteção com retorno automático
Precisão de regulação de tensão: ≤±0,5%
THD: ≤5%
Precisão de regulação de corrente: ≤±1%
Desequilíbrio de compartilhamento de corrente: ≤±5%

Ambiente de operação
Temperatura de trabalho: -40 °C a +70 °C
Humidade relativa: ≤95% RH (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto
Método de refrigeração: refrigeração por ventilador
Consumo em standby: <10 W
Protocolo de comunicação: CAN (125 kbps, nível 5 V)
Configuração de endereço: ecrã digital e operação por botões
Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (C × L × A)
Peso: ≤18 kg
MTBF: 500.000 horas

Centro de produção
Tonhe Technology possui certificações ISO9001 e IATF16949. Os processos de fabricação incluem linhas SMT, impressão e inspeção automática de pasta de solda, linha de soldagem por onda, linha de pulverização protetora, linha de envelhecimento e instalações de apoio completas. A produção anual de módulos de carregamento excede 500.000 unidades após processos de produção completos.

Centro de testes
Laboratório EMC de primeira classe acreditado pela CNAS. Equipamentos de teste incluem câmara EMC semi-anechoica de 3 m para emissões e imunidade, carga eletrônica Chroma, fonte AC, analisador de potência Yokogawa WT1800, multímetro Fluke 8808A, câmaras de temperatura e humidade (-60 °C a +150 °C), sistema AXOS8 para ensaios transientes/imunidade e outros instrumentos adequados para testes de carregadores.

Embalagem e envio
Pequenos pedidos geralmente expedidos por serviço expresso internacional; grandes remessas por mar ou ar em contentores. Prazo típico: cerca de 7 dias para lotes ≥10 unidades; amostras frequentemente disponíveis. Pedidos maiores ou personalizados exigem coordenação de produção mais longa (ex.: ~35 dias dependendo do tamanho e personalização).

Perguntas frequentes (selecionadas)
Protocolo de comunicação: CAN, 125 kbps, nível 5 V.
Encapsulamento em gel: todas as séries suportam preenchimento em gel (potting).
Instalação: o módulo pode ser montado horizontalmente, em pé lateral ou de cabeça para baixo; personalização do painel frontal disponível para instalação invertida.
Pagamento: termo padrão 100% TT adiantado, negociável para cooperação a longo prazo.
Garantia: 12 meses a partir do recebimento.
Pós-venda: opções de serviço online e on-site conforme contrato; plano de resposta 24 horas disponível.

Especificações técnicas

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potência de saída nominal: 40 kW
• Faixa de tensão de saída: 200–1000 VDC
• Faixa de corrente de saída: 8–134 A
• Faixa de potência constante: 300–1000 VDC
• Eficiência de pico: ≥97,2%
• THD: ≤5%
• Precisão de regulação de tensão: ≤±0,5%
• Precisão de regulação de corrente: ≤±1%
• Desequilíbrio de partilha de corrente: ≤±5%
• Tensão de entrada AC nominal: 480 VAC (3W+PE); faixa 286–533 VAC
• Frequência de entrada: 60 Hz ±10%
• Fator de potência: ≥0,99
• Consumo em standby: <10 W
• Refrigeração: refrigeração por ventilador
• Comunicação: CAN (125 kbps, nível 5 V)
• Dimensões (sem pega): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• Temperatura de funcionamento: -40 °C a +70 °C
• Humidade relativa: ≤95% RH (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• MTBF: 500.000 horas
