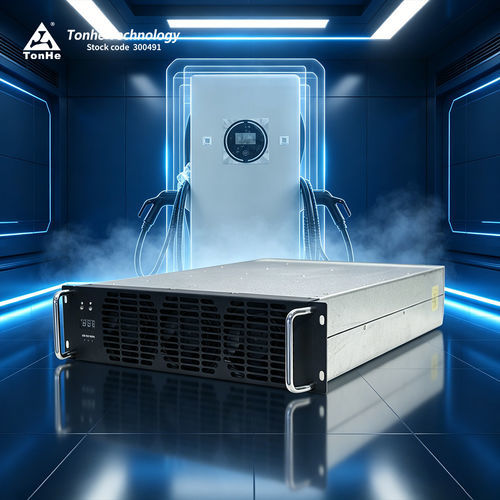

Módulo de potência ACDC TH40F10030C9E-WT

Product Overview
TH40F10030C9E-WT (Taihang Series) é um módulo de potência para carregadores EV de alta eficiência e alta densidade de potência. Suporta entrada trifásica de quatro condutores 270–490 Vac (trifásico + PE), fornece até 40 kW e apresenta faixa de saída em potência constante padrão de 300–1000 VDC. A unidade de monitoramento/controlo do sistema de carregamento comunica-se com o módulo via barramento CAN para configurar parâmetros, recolher telemetria e controlar o estado operativo.

Product Advantages

• Baixo ruído: nível sonoro em carga total tão baixo quanto 60 dB (temperatura ambiente)
• Alta eficiência: eficiência em carga total >96%; eficiência de pico ≥97.2%
• Baixa potência reativa em espera: <12 Var
• Design DM: volume dos componentes bobinados reduzido ~30% para melhor dissipação térmica

Parametric Performance (summary)
Modelo: TH40F10030C9E-WT
Entrada AC: 380 VAC nominal (trifásico, sem neutro), faixa de operação 285–475 VAC; frequência 50 Hz; fator de potência ≥0,99; proteção sobretensão 490±10 VAC; proteção subtensão 270±10 VAC.
Saída DC: potência nominal 40 kW; faixa de tensão de saída 50–1000 VDC; faixa de corrente 1–134 A; faixa de potência constante: 300–1000 VDC @ 40 kW; eficiência de pico ≥97.2%; arranque suave ≤5 s; proteção contra curto-circuito: desligamento e bloqueio (requer ciclo de alimentação para restaurar); precisão de regulação de tensão ≤±0.5%; THD ≤5%; precisão de regulação de corrente ≤±1%; desequilíbrio de compartilhamento de corrente ≤±5%.

Operating Environment
Temperatura de operação: -40°C a +70°C; humidade relativa 5%–95% HR (sem condensação); altitude ≤2000 m.

Product Features

• Arrefecimento: ventilação forçada (ventoinha)
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (125 kbps, 5 V)
• Definição de endereço: visor digital e operação por teclas
• Dimensões (sem pega): 437.5 × 300 × 84 mm (L × W × H)
• Peso: ≤18 kg
• MTBF: 500.000 horas

Production Center
A produção segue ISO9001 e IATF16949. As instalações incluem linhas SMT, impressão e inspeção de pasta de solda, linha de soldagem por onda, linha de revestimento protetor, linha de envelhecimento e equipamentos de suporte completos. A capacidade anual de produção excede 500.000 módulos de carregamento após integração completa dos processos.

Test Center
Equipado com uma câmara EMC semi-anecoica de 3 m e equipamentos de teste avançados (fontes AC/DC, analisadores de potência, câmaras de temperatura/humidade, sistema AXOS8, laboratório de imunidade a transitórios). Suporta ensaios de emissão/imunidade radiada, surtos, EFT, DIPs e testes completos do sistema do carregador.

Packaging & Shipping
Pequenas encomendas: envio porta-a-porta por transportadoras expresso (ex.: FedEx, DHL, UPS). Encomendas grandes/contentores: envio por mar ou ar; FOB Shijiazhuang frequentemente adotado para contentores.

FAQ (selected)

• Protocolo de comunicação: CAN (125 kbps, 5 V).
• Preenchimento com resina: todas as séries suportam potting/enchimento com cola.
• Instalação: suporta montagem horizontal, vertical (em pé sobre o lado) e invertida; personalização do painel frontal sem pega disponível.
• Prazo de entrega: prazo típico para pequenos lotes; encomendas grandes ou personalizadas exigem maior prazo de produção (ex.: ~35 dias para grandes/personalizadas, sujeito à coordenação da fábrica).
• Termos de pagamento: TT adiantado padrão para encomendas unitárias; termos negociáveis para cooperação de longo prazo.
• Garantia: 12 meses padrão após recepção.
• Serviço pós-venda: serviço online e in loco conforme contrato; esquema de resposta 24 h disponível.
• Certificações: empresa detém ISO9001, IATF16949 e certificações de produto (p.ex. CE/TUV).

Technical Specifications

• Model No.: TH40F10030C9E-WT
• Brand: Tonhe
• AC Input Voltage: 380 VAC nominal (trifásico), operação 285–475 VAC
• AC Input Frequency: 50 Hz
• Input Power Factor: ≥0.99
• Input Overvoltage Protection: 490±10 VAC
• Input Undervoltage Protection: 270±10 VAC
• Rated DC Output Power: 40 kW
• Output Voltage Range: 50–1000 VDC
• Output Current Range: 1–134 A
• Constant Power Range: 300–1000 VDC @ 40 kW
• Peak Efficiency: ≥97.2% (carga completa >96%)
• Soft Start Time: ≤5 s
• Short-circuit Protection: desligamento e bloqueio; requer ciclo de alimentação para restaurar
• Voltage Regulation Accuracy: ≤±0.5%
• THD: ≤5%
• Current Regulation Accuracy: ≤±1%
• Current Sharing Imbalance: ≤±5%
• Cooling Method: ventilador
• Standby Power Consumption: <10 W
• Communication Protocol: CAN (125 kbps, 5 V)
• Address Setting: visor digital e teclas
• Dimensions (without handle): 437.5 × 300 × 84 mm (L × W × H)
• Weight: ≤18 kg
• MTBF: 500.000 horas
