Módulo de potência digital TH40F10030C8L-WT

CCCA

Introdução do produto

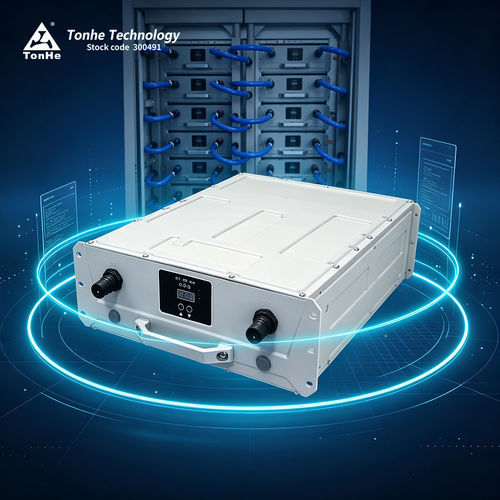

TH40F10030C8L-WT é um módulo de alimentação refrigerado a líquido da Tonhe, projetado para estações de carregamento EV. Suporta entrada trifásica de quatro condutores (trifásico + PE) na faixa 323–460 VAC; entrada nominal 400 VAC. Potência de saída DC nominal 40 kW com faixa de tensão em potência constante de 300–1000 VCC. A unidade de controlo/monitorização comunica com o módulo via CAN para configuração de parâmetros, telemetria e controlo operacional.

Principais vantagens

• Ruído de funcionamento: 0 dB
• Grau de proteção: IP65
• Faixa de temperatura de operação: -40 °C a +75 °C
• Vida útil prevista >10 anos, projeto que reduz manutenção
• Eficiência de pico ≥97%

Desempenho paramétrico
Modelo: TH40F10030C8L-WT
Potência de saída DC nominal: 40 kW
Faixa de tensão de saída DC: 300–1000 VCC
Faixa de corrente de saída DC: 0,5–133,3 A
Faixa de potência constante: 300–1000 VCC
Eficiência de pico: ≥97%
Tempo soft start: ≤3 s
Precisão regulação tensão: ≤±0,5%
Precisão regulação corrente: ≤±1%
Desequilíbrio partilha de corrente: ≤±5%
Proteção contra curto-circuito: proteção de rollback automático

Entrada AC
Tensão nominal: 400 VAC (3W+PE); faixa de operação 270–490 VAC
Frequência de entrada: 50/60 Hz ±10%
Fator de potência de entrada: ≥0,99
Proteção sobretensão de entrada: 490 ±10 VAC
Proteção subtensão de entrada: 270 ±10 VAC
THD: ≤±5%

Ambiente de operação
Temperatura de trabalho: -40 °C a +75 °C
Humidade relativa: ≤95% sem condensação
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Método de arrefecimento: refrigeração líquida
• Grau de proteção: IP65
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (125 kbs, 5 V)
• Configuração de endereço: display digital e botões
• Dimensões (P×L×A, sem alça): 460×300×120 mm
• Peso: ≤35 kg
• MTBF: 500 000 horas

Produção e testes
Fabricado em linhas SMT e de montagem automatizadas com revestimento protetor e processos de envelhecimento. Verificação do produto inclui testes EMC de emissão e imunidade, bem como ensaios ambientais e elétricos em laboratório qualificado.

Embalagem e envio
Embalagem adequada para transporte protegido. Pequenos pedidos enviados porta a porta por expresso; grandes pedidos por mar/aire em contentores. Termos logísticos (por ex., FOB) negociáveis.

FAQ (resumo)

• Comunicação: CAN, 125 kbs, 5 V
• Potting (encapsulamento): a série suporta potting mediante pedido
• Método de instalação: horizontal, lateral ou invertido (instalação invertida pode requerer painel frontal personalizado)
• Prazos: venda direta de fábrica; tip. ~7 dias para pequenas quantidades (~10 unidades), mais para séries grandes ou personalizadas (~35 dias conforme coordenação)
• Pagamento: TT antecipado (condições negociáveis para cooperação a longo prazo)
• Personalização: opções OEM/ODM (placa, cor, forma)
• Garantia: 12 meses a partir da receção

Características / Especificações técnicas

• Modelo: TH40F10030C8L-WT
• Marca: Tonhe
• Grau de proteção: IP65
• Potência DC nominal: 40 kW
• Faixa tensão DC: 300–1000 VCC
• Faixa corrente DC: 0,5–133,3 A
• Tensão entrada AC nominal: 400 VAC (3W+PE); faixa 270–490 VAC
• Frequência entrada: 50/60 Hz ±10%
• Fator de potência: ≥0,99
• THD: ≤±5%
• Eficiência de pico: ≥97%
• Soft start: ≤3 s
• Regulação tensão: ≤±0,5%
• Regulação corrente: ≤±1%
• Desequilíbrio partilha corrente: ≤±5%
• Arrefecimento: refrigeração líquida
• Consumo em standby: <10 W
• Comunicação: CAN (125 kbs, 5 V)
• Dimensões: 460×300×120 mm (sem alça)
• Peso: ≤35 kg
• MTBF: 500 000 horas
• Vida útil esperada: >10 anos
