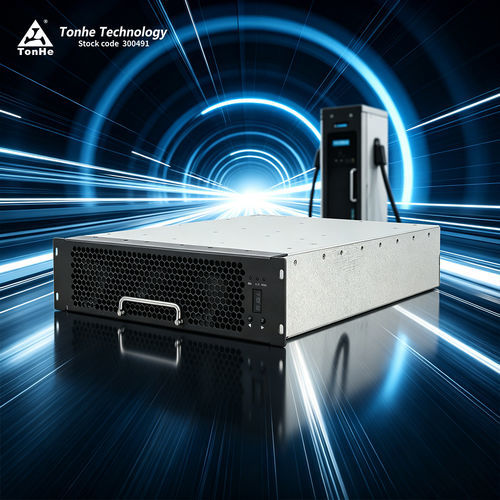

Módulo de potência totalmente SiC THWT40F10030C9E

ACDC

Introdução do produto
O THWT40F10030C9E é um módulo de carregamento DC desenvolvido pela Tonhe Technology para aplicações de carregamento de veículos elétricos (VE). O módulo cumpre as normas IEC 61851 e IEC 60664 e foi concebido para atender aos requisitos EMC Classe B em instalações profissionais.

Vantagens principais

• Ampla faixa de tensão de saída e operação em potência constante: 200–1000 VCC, faixas 300–500 VCC e 500–1000 VCC
• Alta eficiência de conversão de pico: ≥97,2 %
• Consumo de espera ultra-baixo: <10 W
• Baixa distorção harmónica total (THD): ≤5 %
• Amplitude de temperatura de operação: -40 °C a +70 °C
• Nível de ruído reduzido em carga total: aprox. 60 dB (temperatura ambiente)

Desempenho paramétrico (dados chave)
Modelo: THWT40F10030C9E
Entrada AC — Tensão nominal: 400 VAC, 3W+PE; intervalo de operação 340–460 VAC
Entrada AC — Frequência: 50/60 Hz ±10 %
Entrada AC — Fator de potência: ≥0,99
Entrada AC — Proteção sobre-tensão: 490 ±6 VAC
Entrada AC — Proteção sub-tensão: 270 ±6 VAC
Saída DC — Potência nominal: 40 kW
Saída DC — Faixa de tensão: 200–1000 VCC
Saída DC — Faixa de corrente: 8–134 A
Saída DC — Faixas de potência constante: 300–500 VCC, 500–1000 VCC
Saída DC — Eficiência de pico: ≥97,2 %
Saída DC — Tempo de arranque suave: ≤3 s
Saída DC — Proteção contra curto-circuito: proteção de auto-rollback
Saída DC — Precisão regulação tensão: ≤±0,5 %
Saída DC — THD: ≤5 %
Saída DC — Precisão regulação corrente: ≤±1 %
Saída DC — Desequilíbrio de partilha de corrente: ≤±5 %

Ambiente de operação
Temperatura de trabalho: -40 °C a +70 °C
Humidade relativa: ≤95 % HR (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Método de arrefecimento: ventilador
• Consumo em espera: <10 W
• Comunicação: CAN (125 kbps, 5 V)
• Definição de endereço: ecrã digital com botões
• Dimensões (sem pega): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• MTBF: 500 000 horas

Centro de produção
Tonhe Technology possui certificações ISO 9001 e IATF 16949. As linhas de produção incluem SMT automático, impressão e inspeção de pasta de solda, linhas de soldagem por onda, revestimento protetor automático e linhas de envelhecimento. A capacidade anual excede 500 000 módulos após processamento completo.

Centro de testes
A empresa opera um laboratório EMC acreditado nacionalmente com câmara semi-anequióica de 3 m, cargas eletrónicas Chroma, fontes AC, analisadores de potência de alto desempenho, câmaras ambientais e equipamentos de ensaio transitório para emissões, imunidade, surtos, EFT, DIPS e testes ambientais.

Certificados
CE e outros certificados de produto disponíveis (imagens na galeria do produto).

Embalagem e envio
Embalagem adequada para transporte internacional. Encomendas pequenas via expresso; envios maiores por contentor marítimo ou aéreo.

FAQ (selecionado)

• Qual o protocolo de comunicação? — CAN; 125 kbps; 5 V.
• Os módulos suportam encapsulamento com resina? — Sim, todas as séries suportam.
• Métodos de instalação? — Horizontal, em pé lateralmente ou invertido; instalação invertida requer painel frontal sem pega (opção personalizada).
• Prazo de entrega típico? — Cerca de 7 dias para ≥10 un. se em stock; encomendas maiores ou personalizadas requerem coordenação (até ~35 dias).
• Garantia? — 12 meses padrão a partir do recebimento.

Especificações técnicas

• Modelo: THWT40F10030C9E
• Marca: Tonhe Technology
• Potência nominal: 40 kW
• Faixa tensão saída: 200–1000 VCC
• Faixa corrente saída: 8–134 A
• Faixas potência constante: 300–500 VCC, 500–1000 VCC
• Eficiência pico: ≥97,2 %
• Consumo em espera: <10 W
• THD: ≤5 %
• Precisão regulação tensão: ≤±0,5 %
• Precisão regulação corrente: ≤±1 %
• Desequilíbrio partilha corrente: ≤±5 %
• Tempo soft-start: ≤3 s
• Proteção curto-circuito: auto-rollback
• Arrefecimento: ventilador
• Comunicação: CAN (125 kbps, 5 V)
• Dimensões (sem pega): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• Temperatura operação: -40 °C a +70 °C
• Humidade relativa: ≤95 % HR (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• MTBF: 500 000 horas
