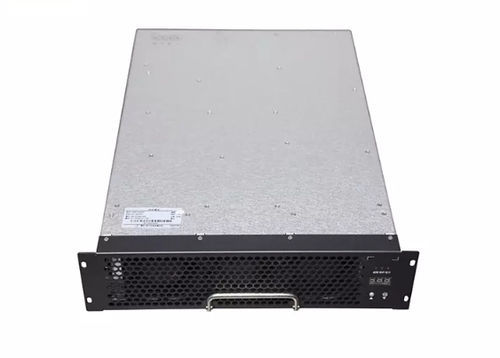

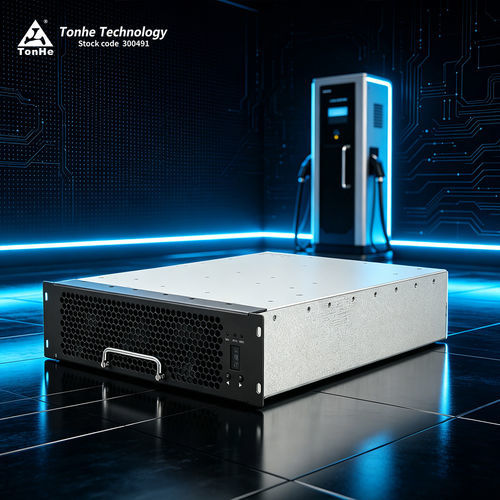

Módulo de carga para veículo elétrico THWT40F10030C9EUR

VECC

Resumo do produto
THWT40F10030C9EUR é um módulo de alimentação de carga CC de 40 kW, de alta eficiência e alta densidade de potência, desenvolvido para o mercado norte-americano e conforme a UL2202.

Introdução do produto
THWT40F10030C9EUR foi projetado para integração em carregadores rápidos DC. O módulo fornece 40 kW nominais com ampla faixa de tensão de saída e suporta preenchimento em gel (cola completa) para proteção ambiental adicional.

Vantagens do produto

• Ampla faixa de potência constante de saída: 300–1000 VDC
• Consumo em espera ultrabaixo: <10 W
• Baixa distorção harmônica total (THD): ≤5%
• Ampla faixa de temperatura de operação: -40 °C a +75 °C
• Alta eficiência de conversão: eficiência de pico ≥97,2%
• Baixo nível de ruído: 60 dB em carga total (temperatura ambiente)

Desempenho paramétrico
Modelo: THWT40F10030C9EUR

Entrada AC:
Tensão de entrada nominal: 480 VAC, 3W+PE; faixa operacional 286–533 VAC
Frequência de entrada: 60 Hz ±10%
Fator de potência de entrada: ≥0,99
Proteção contra sobretensão de entrada: 536 ±3 VAC
Proteção contra subtensão de entrada: 289 ±3 VAC

Saída DC:
Potência de saída nominal: 40 kW
Faixa de tensão de saída: 200–1000 VDC
Faixa de corrente de saída: 8–134 A
Faixa de potência constante: 300–1000 VDC
Eficiência de pico: ≥97,2%
Tempo de soft start: ≤3 s
Proteção contra curto-circuito: proteção de auto-recuperação
Precisão de regulação de tensão: ≤±0,5%
THD: ≤5%
Precisão de regulação de corrente: ≤±1%
Desequilíbrio de compartilhamento de corrente: ≤±5%

Ambiente de operação
Temperatura de trabalho: -40 °C a +70 °C
Umidade relativa: ≤95% RH sem condensação
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto
Método de refrigeração: refrigeração por ventoinha
Consumo em espera: <10 W
Protocolo de comunicação: CAN (125 kbps, nível 5 V)
Configuração de endereço: display digital, operação por botões
Dimensões do módulo (sem alça): 437,5 × 300 × 84 mm (C × L × A)
Peso: ≤18 kg
MTBF: 500.000 horas

Centro de produção
Tonhe Technology opera instalações certificadas ISO9001 e IATF16949. A fabricação inclui linhas SMT totalmente automáticas, impressão automática de pasta de solda e inspeção, soldagem por onda, linhas de revestimento protetor e linhas de envelhecimento para produção em massa de módulos de carregamento.

Centro de testes
Tonhe Technology mantém um laboratório EMC certificado CNAS com câmara semi-anechoica de 3 m, cargas eletrônicas Chroma, fontes AC estáveis, analisadores de potência Yokogawa WT, instrumentos Fluke, câmaras de temperatura/umidade, sistema de teste AXOS8 e equipamentos de imunidade transitória.

Certificados
Certificações incluem UL (UL2202 para este produto), CE, TUV e certificações de sistema de gestão da qualidade reconhecidas.

Embalagem & Envio
Pequenos pedidos: courier expresso (FedEx, DHL, UPS) porta a porta. Grandes remessas: transporte em contêiner por mar ou ar. FOB Shijiazhuang comumente utilizado.

Perguntas Frequentes (FAQ)

• Qual é o protocolo de comunicação? CAN (125 kbps, 5 V)
• Os módulos suportam preenchimento com gel/cola? Sim, esta série suporta preenchimento total com gel/cola.
• Como o módulo pode ser instalado? Instalação horizontal, em pé lateralmente ou invertida; a instalação invertida pode requerer painel frontal personalizado sem alça.
• Como são tratados os embarques? Pedidos pequenos por courier; grandes por mar/aria em contêineres.
• Qual o prazo de entrega? Prazo típico MOQ: ~7 dias para ≥10 pcs; pedidos grandes/personalizados exigem prazos maiores (ex.: ~35 dias).
• Quais são os termos de pagamento? Padrão: 100% TT antecipado; negociável para cooperação de longo prazo.
• Que serviços de personalização estão disponíveis? OEM/ODM: marcação, logotipo, número de modelo, cor/forma personalizados.
• Qual é a garantia? 12 meses a partir do recebimento.
• Há suporte pós-venda? Suporte online e in loco disponível conforme contrato.

Características técnicas / especificações

• Modelo: THWT40F10030C9EUR
• Marca: Tonhe Technology
• Potência nominal: 40 kW
• Faixa de tensão de saída: 200–1000 VDC
• Faixa de corrente de saída: 8–134 A
• Faixa de potência constante: 300–1000 VDC
• Eficiência de pico: ≥97,2%
• THD: ≤5%
• Precisão regulação tensão: ≤±0,5%
• Precisão regulação corrente: ≤±1%
• Consumo em espera: <10 W
• Nível de ruído: 60 dB (carga total, temperatura ambiente)
• Temperatura de operação: -40 °C a +70 °C
• Dimensões (sem alça): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• MTBF: 500.000 horas
