Módulo de potência digital TH40F10030C8E-WT

CCACDC

Visão geral do produto

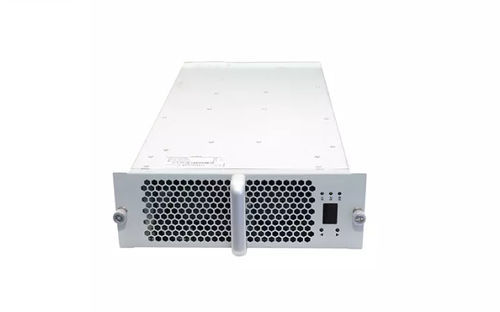

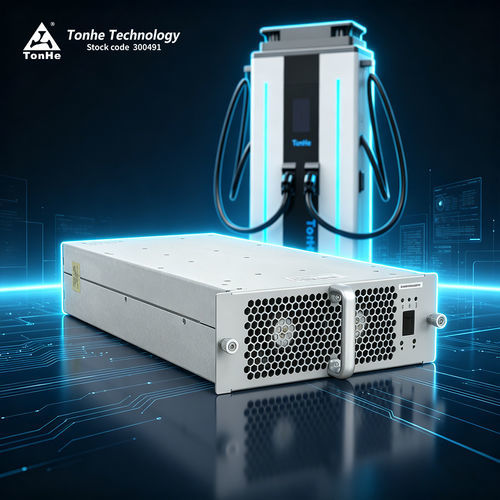

TH40F10030C8E-WT (Kunlun Series) é um módulo de potência de 40 kW da Tonhe Technology concebido para estações de carregamento EV. Suporta entrada trifásica 270–490 VAC em quatro condutores (3 fases + PE) e fornece saída DC com faixas de potência constante por defeito 300–500 VDC e 600–1000 VDC.

Vantagens principais

• Projetado para cumprir o dimensionamento three-unified da State Grid; suporta amplas faixas de potência constante: 300–500 V e 600–1000 V
• Consumo em espera/reativo muito baixo: potência reativa em espera ≤ 10 Var; consumo em espera ≤ 10 W
• Baixa distorção e alta eficiência: THD ≤ 5%, eficiência de pico ≥ 96%

Especificações técnicas

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensão de entrada AC nominal: 380 VAC (3W + PE); faixa operacional 270–490 VAC
• Frequência de entrada AC: 50/60 Hz ±10%
• Fator de potência de entrada: ≥ 0,99
• Proteção de sobretensão de entrada: 487 ±10 VAC
• Proteção de subtensão de entrada: 270 ±10 VAC
• Potência nominal de saída DC: 40 kW
• Intervalo de tensão de saída DC: 50–1000 VDC
• Intervalo de corrente de saída DC: 0,5–134 A
• Faixas de potência constante: 300–500 VDC e 600–1000 VDC
• Eficiência de pico: ≥ 96%
• Tempo de partida suave: 3–8 s
• Proteção contra curto-circuito: proteção de retorno automático
• Precisão de regulação de tensão: ≤ ±0,5%
• Precisão de regulação de corrente: ≤ ±1%
• Desequilíbrio de partilha de corrente: ≤ ±5%
• THD (saída): ≤ 5%

Ambiente de operação
Temperatura de trabalho: -30°C a +70°C
Humidade relativa: 5% RH a 95% RH, sem condensação
Altitude: ≤ 2000 m (derating acima de 2000 m)

Características do produto

• Refrigeração: refrigeração por ventilador
• Consumo em espera: ≤ 10 W
• Comunicação: CAN (125 kbps, nível 5 V)
• Visor / ajuste de endereço: ecrã digital e botões
• Orientações de instalação suportadas: horizontal, em pé lateral, invertido
• Dimensões do módulo (sem pega): 460 × 218 × 84 mm (C × L × A)
• Peso: ≤ 15 kg
• MTBF: 500 000 horas

Centro de produção e teste
Tonhe Technology possui certificações ISO9001 e IATF16949. Linhas de produção incluem SMT automáticas, soldagem, revestimento e linhas de envelhecimento. A capacidade anual de módulos de carregamento excede 500 000 unidades após processo completo de produção.

Centro de testes
Laboratório EMC certificado CNAS com câmara semi-anechoica de 3 m, cargas eletrónicas Chroma, fontes AC de alto desempenho, analisadores de potência, multímetros de precisão, camaras de temperatura/humidade (-60°C a +150°C), sistema transitório AXOS8 e equipamentos de imunidade transitória. Suporta emissões radiadas/imunidade, surge, EFT, DIPs e testes completos de sistema de carregador.

Certificações
Certificações da empresa e do produto: ISO9001, IATF16949, CE, TÜV, entre outras.

Embalagem e entrega
Pequenas encomendas enviadas por expresso (FedEx, DHL, UPS). Grandes remessas por mar ou ar em contentores. Prazos dependem da quantidade e personalização; amostras podem estar em stock; prazo indicativo para encomendas em massa/personalizadas ≈ 35 dias (a confirmar).

Perguntas frequentes (selecionadas)

• P: Que protocolo de comunicação é utilizado? R: CAN (125 kbps, 5 V).
• P: Os módulos suportam encapsulamento com resina? R: Sim, a série suporta potting.
• P: Quais orientações de instalação são suportadas? R: Horizontal, em pé lateral ou invertido.
• P: Prazo de entrega? R: Curto para pequenas/amostras; mais longo para encomendas em massa/personalizadas (ex. ≈ 35 dias).
• P: Condições de pagamento? R: Padrão 100% TT adiantado; negociável para cooperação de longo prazo (ex. 50/50 ou 30/70).
• P: Garantia? R: 12 meses padrão a partir do recebimento.
• P: Assistência pós-venda? R: Suporte online e on-site conforme contrato; esquema de resposta 24 h para suporte de projeto.

Ficha técnica / Especificações

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensão entrada AC: 380 VAC (3W+PE); faixa 270–490 VAC
• Frequência AC: 50/60 Hz ±10%
• Fator de potência: ≥ 0,99
• Sobretensão entrada: 487 ±10 VAC
• Subtensão entrada: 270 ±10 VAC
• Potência DC nominal: 40 kW
• Tensão saída DC: 50–1000 VDC
• Corrente saída DC: 0,5–134 A
• Faixas potência constante: 300–500 VDC; 600–1000 VDC
• Eficiência pico: ≥ 96%
• Soft start: 3–8 s
• Proteção curto-circuito: autorrecuperação
• Precisão tensão: ≤ ±0,5%
• Precisão corrente: ≤ ±1%
• Partilha de corrente: ≤ ±5%
• Refrigeração: ventilador
• Consumo standby: ≤ 10 W
• Comunicação: CAN (125 kbps, 5 V)
• Display: ecrã digital e botão
• Dimensões: 460 × 218 × 84 mm (sem pega)
• Peso: ≤ 15 kg
• MTBF: 500 000 h
