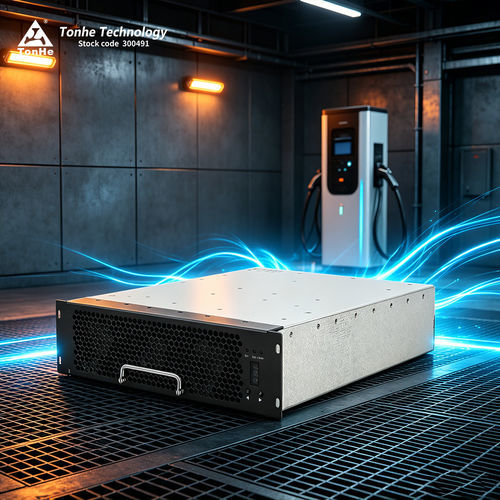

Módulo de potência CC TH40F10030C7E-WT

Resumo do produto

• TH40F10030C7E-WT é um módulo de carregamento DC de 40 kW da Tonhe, desenvolvido para carregadores EV e postes de carga.
• Tensão de saída até 1000 VDC; potência constante de 40 kW nas faixas 300–500 VDC e 600–1000 VDC.
• Formato compatível com o módulo de 30 kW para facilitar upgrades e iterações.

Introdução do produto
O TH40F10030C7E-WT é um módulo de carregamento DC inteligente e de alta densidade de potência para sistemas comerciais de carregamento EV. Suporta saída até 1000 VDC e fornece 40 kW de potência constante nas faixas de tensão especificadas. O módulo adota arrefecimento por ar inteligente com modos normal e silencioso e permite configuração de parâmetros e controlo de estado via bus CAN, além de operação local por ecrã e teclas.

Vantagens do produto

• Duas faixas de potência constante: 300–500 VDC e 600–1000 VDC para operação a 40 kW.
• Consumo em standby muito baixo: <10 W.
• Baixa distorção harmónica total: THD ≤5%.
• Amplitude térmica de operação: -40℃ a +75℃.
• Alta eficiência de conversão: pico ≥96%.

Desempenho paramétrico
Entrada AC: 380 VAC trifásico nominal; intervalo de operação 270–490 VAC. Frequência 50/60 Hz ±10%. Fator de potência ≥0,99. Proteção sobre‑tensão 490±10 VAC; sub‑tensão 270±10 VAC.

Saída DC: potência nominal 40 kW. Intervalo de tensão de saída 50–1000 VDC. Intervalo de corrente de saída 0,5–134 A. Potência constante 40 kW quando a tensão de saída é 300–500 VDC ou 600–1000 VDC. Eficiência de conversão pico ≥96%. Tempo de arranque suave 3–8 s. Curto‑circuito: proteção de auto‑retorno. Precisão regulação tensão ≤±0,5%. Precisão regulação corrente ≤±1%. Desequilíbrio de partilha de corrente ≤±5%. THD ≤5%.

Ambiente de operação
Temperatura de trabalho: -40℃ a +75℃. Humidade relativa ≤95% (sem condensação). Altitude ≤2000 m (derating acima de 2000 m).

Características do produto

• Arrefecimento: ventilador (arrefecimento por ar inteligente, modos normal/silencioso).
• Consumo em standby <10 W.
• Comunicação: bus CAN (suporta controlo CAN e configuração de parâmetros; taxa CAN típica 125 kbps).
• Operação local: ecrã digital e teclas para definição de endereço e visualização de estado.
• Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (C×L×A). Peso ≤16 kg.
• MTBF: 500 000 horas. Garantia padrão: 12 meses a partir do recebimento.

Especificações técnicas

• Modelo: TH40F10030C7E-WT
• Marca: Tonhe
• Potência nominal de saída DC: 40 kW
• Intervalo de tensão de saída DC: 50–1000 VDC
• Intervalo de corrente de saída DC: 0,5–134 A
• Faixas de potência constante: 300–500 VDC e 600–1000 VDC (40 kW)
• Eficiência de conversão pico: ≥96%
• Consumo em standby: <10 W
• THD: ≤5%
• Precisão regulação tensão: ≤±0,5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio partilha corrente: ≤±5%
• Tempo de arranque suave: 3–8 s
• Proteção curto‑circuito: auto‑retorno
• Arrefecimento: ventilador (ar inteligente, modos normal/silencioso)
• Comunicação: bus CAN (taxa típica 125 kbps)
• Dimensões (C×L×A sem pega): 437,5 × 300 × 84 mm
• Peso: ≤16 kg
• Temperatura de operação: -40℃ a +75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima de 2000 m)
• MTBF: 500 000 horas
• Garantia: 12 meses a partir do recebimento
