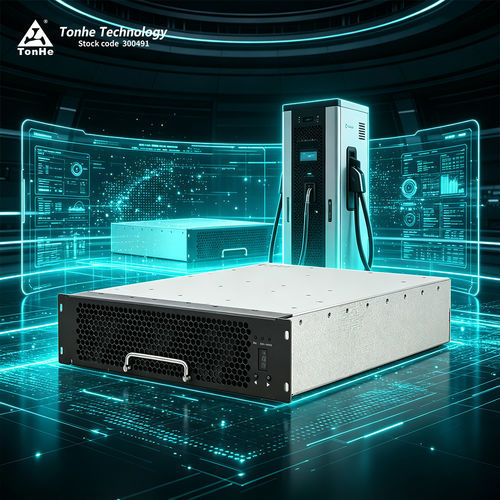

Módulo de carga VE THWT40F10030C9E

CC

Resumo do produto
THWT40F10030C9E é um módulo de carregamento DC de alta eficiência e alta densidade de potência desenvolvido pela Tonhe Technology para o mercado europeu. O módulo está em conformidade com IEC 61851 e IEC 60664 e pode atender aos requisitos EMC Classe B.

Introdução ao produto
THWT40F10030C9E suporta amplas faixas de entrada e saída e é otimizado para aplicações de carregamento rápido DC que exigem tamanho compacto e alta eficiência de conversão. Integra proteções e interfaces de controlo digital para integração ao nível do sistema.

Vantagens do produto

• Ampla faixa de potência constante de saída: 300–1000 VDC
• Consumo de energia em standby muito baixo: <10 W
• Baixa distorção harmónica total (THD): ≤5%
• Ampla faixa de temperatura operacional: -40 °C a +70 °C (especificação)
• Alta eficiência de conversão: eficiência de pico ≥97,2%
• Baixo nível de ruído: ≈60 dB em carga total (temperatura ambiente)

Desempenho paramétrico
Modelo: THWT40F10030C9E
Entrada AC: 400 VAC nominal, 3W+PE; faixa operacional 340–460 VAC; frequência 50/60 Hz ±10%; fator de potência ≥0,99; proteção contra sobretensão 490±6 VAC; proteção contra subtensão 270±6 VAC.
Saída DC: Potência nominal 40 kW; faixa de tensão de saída 200–1000 VDC; faixa de corrente de saída 8–134 A; zonas de potência constante 300–500 VDC e 500–1000 VDC; eficiência de pico ≥97,2%; soft start ≤3 s; curto‑circuito: proteção de autorrecuperação; regulação de tensão ≤±0,5%; THD ≤5%; regulação de corrente ≤±1%; desequilíbrio de partilha de corrente ≤±5%.

Ambiente de operação
Temperatura de trabalho: -40 °C a +70 °C; humidade relativa ≤95% RH (sem condensação); altitude ≤2000 m (derating acima de 2000 m).

Características do produto

• Método de arrefecimento: arrefecimento por ventoinha
• Consumo em standby: <10 W
• Protocolo de comunicação: CAN (baud rate módulos: 125 kb/s; nível CAN: 5 V)
• Definição de endereço/controlo: visor digital e operação por botões
• Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• MTBF: 500.000 horas

Centro de produção
A Tonhe Technology opera sistemas de qualidade certificados (ISO9001, IATF16949) e linhas de produção avançadas incluindo SMT automatizado, impressão e inspeção de pasta de solda, linhas de soldagem por onda, linhas de revestimento protetor e bancadas de envelhecimento para produção em grande escala de módulos.

Centro de testes
A empresa dispõe de capacidades EMC reconhecidas (CNAS/DiLAC) com câmara semi‑anechoica de 3 m e equipamentos de teste avançados (cargas eletrónicas, fontes AC, analisadores de potência, câmaras ambientais, sistemas de ensaio de transientes/imunidade) para validação completa de carregadores e módulos.

Especificações técnicas

• Modelo: THWT40F10030C9E
• Marca: Tonhe Technology
• Potência nominal: 40 kW
• Faixa de tensão de saída: 200–1000 VDC
• Faixa de corrente de saída: 8–134 A
• Faixas de potência constante: 300–500 VDC; 500–1000 VDC
• Eficiência de pico: ≥97,2%
• Consumo em standby: <10 W
• THD: ≤5%
• Regulação de tensão: ≤±0,5%
• Regulação de corrente: ≤±1%
• Desequilíbrio de partilha de corrente: ≤±5%
• Arrefecimento: ventoinha
• Comunicação: CAN (125 kb/s, 5 V)
• Temperatura de operação: -40 °C a +70 °C
• Humidade relativa: ≤95% RH (sem condensação)
• Altitude: ≤2000 m (derating acima)
• Dimensões (sem pega): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500.000 horas
