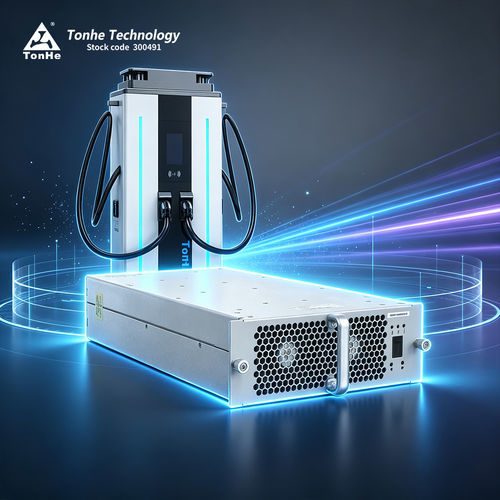

Módulo de potência totalmente SiC TH40F10030C8E-WT

ACDC

Resumo do produto
TH40F10030C8E-WT é um módulo de potência de alta eficiência e alta densidade de potência da Tonhe Technology, desenvolvido para postos de carregamento de veículos elétricos. Suporta entrada trifásica 270–490 VAC (3φ + PE) e fornece até 40 kW, com faixas de saída em potência constante padrão de 300–500 VCC e 600–1000 VCC.

Introdução do produto
Desenhado para estações de carregamento EV, o TH40F10030C8E-WT oferece ampla compatibilidade de entrada AC, faixas de saída DC flexíveis e formato compacto para integração em sistemas e painéis de carregamento.

Vantagens do produto

• Compatível com o tamanho unificado em três do State Grid para módulos de carregadores.
• Opções amplas de saída em potência constante: 300–500 VCC e 600–1000 VCC para diferentes baterias.
• Potência reativa em espera ultra-baixa: ≤10 Var, reduzindo impacto na rede.
• Baixa distorção harmônica total: ≤5% para melhor qualidade de energia.

Desempenho paramétrico
Modelo: TH40F10030C8E-WT
Entrada AC: Tensão nominal 380 VAC, 3φ + PE; intervalo de operação 270–490 VAC
Frequência de entrada: 50/60 Hz ±10%
Fator de potência de entrada: ≥0,99
Proteção de sobretensão de entrada: 487±10 VAC
Proteção de subtensão de entrada: 270±10 VAC

Saída DC: Potência nominal de saída 40 kW
Intervalo de tensão de saída: 50–1000 VCC
Intervalo de corrente de saída: 0,5–134 A
Faixas de potência constante: 300–500 VCC; 600–1000 VCC
Eficiência de pico: ≥96%
Tempo de partida suave: 3–8 s
Proteção contra curto-circuito: Proteção de autorretorno
Precisão de regulação de tensão: ≤±0,5%
THD: ≤5%
Precisão de regulação de corrente: ≤±1%
Desequilíbrio de compartilhamento de corrente: ≤±5%

Características do produto

• Refrigeração: Refrigeração por ventoinha.
• Consumo em standby: ≤10 W.
• Comunicação: CAN (125 kbps, nível CAN 5 V).
• Endereço/operação: Display digital e operação por botão.
• Dimensões (sem alça): 460 × 218 × 84 mm (C × L × A).
• Peso: ≤15 kg.
• MTBF: 500.000 horas.

Centro de produção
Tonhe Technology possui certificações ISO9001 e IATF16949. As linhas de manufatura incluem SMT automatizada, impressão e inspeção de pasta de solda, linha de solda por onda, linha automática de revestimento protetor e linhas de envelhecimento. A produção anual excede 500.000 módulos de carregamento após processos integrados.

Centro de testes
Tonhe Technology possui laboratório EMC certificado CNAS e DiLAC com câmara semi-anechoica de 3 m, cargas eletrônicas Chroma, fontes AC, analisadores de potência Yokogawa, instrumentos Fluke e câmaras ambientais. As instalações suportam testes de surto, EFT, DIPs e imunidade transitória.

Certificados
Empresa e produtos possuem certificações como CE e TUV; sistemas de qualidade incluem ISO9001 e IATF16949.

FAQ (selecionado)

• Protocolo de comunicação: CAN; taxa 125 kbps; nível CAN 5 V.
• Encapsulamento com resina: Todas as séries suportam potting/preenchimento com cola.
• Instalação: Pode ser instalado horizontalmente, lateralmente ou invertido. Painel frontal sem alça disponível para montagem invertida.
• Prazo de entrega: Prazos típicos de produção dependem da quantidade; amostras podem estar em estoque. Prazos variam para pedidos grandes ou personalizados.
• Termos de pagamento: Padrão 100% TT adiantado; negociável para cooperação de longo prazo (ex.: 50/50 ou 30/70).
• Garantia: Garantia padrão de 12 meses a partir do recebimento.
• Serviço pós-venda: Suporte online e on-site conforme contrato; esquema de resposta 24 h para projetos.
• Mercados: Módulos de carregamento e carregadores EV exportados para vários países.

Especificações

• Modelo: TH40F10030C8E-WT
• Marca: Tonhe Technology
• Tensão de entrada AC nominal: 380 VAC (operação 270–490 VAC)
• Frequência de entrada: 50/60 Hz ±10%
• Fator de potência de entrada: ≥0,99
• Potência nominal de saída DC: 40 kW
• Intervalo de tensão de saída: 50–1000 VCC
• Intervalo de corrente de saída: 0,5–134 A
• Faixas de potência constante: 300–500 VCC; 600–1000 VCC
• Eficiência de pico: ≥96%
• Tempo de soft start: 3–8 s
• Proteções: Proteção contra curto-circuito com autorretorno
• Precisão regulação tensão: ≤±0,5%
• THD: ≤5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio compartilhamento corrente: ≤±5%
• Temperatura de operação: -30°C a +70°C
• Umidade relativa: 5%–95% RH (sem condensação)
• Altitude: ≤2000 m (derating acima)
• Refrigeração: Ventoinha
• Consumo em standby: ≤10 W
• Comunicação: CAN (125 kbps, 5 V)
• Endereço/operação: Display digital, botão
• Dimensões (sem alça): 460 × 218 × 84 mm (C × L × A)
• Peso: ≤15 kg
• MTBF: 500.000 horas
