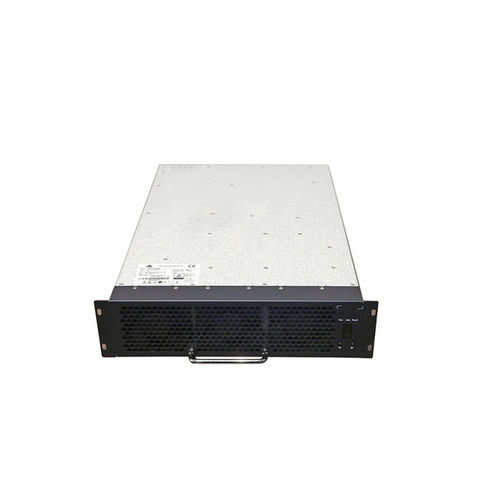

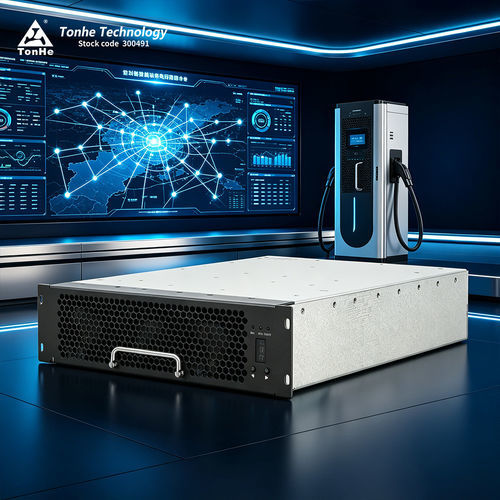

Módulo de potência ACDC THWT40F10030C9E

Resumo do produto
O THWT40F10030C9E é um módulo de carga DC de 40 kW projetado para aplicações de carregamento de veículos elétricos em ambientes industriais e comerciais. O módulo está em conformidade com IEC61851 e IEC60664 e pode atender aos requisitos EMC Classe B.

Vantagens do produto

• Faixa ampla de potência constante de saída: 300–1000 VCC
• Consumo em standby muito baixo: <10 W
• Baixa distorção harmônica total: ≤5 %
• Ampla faixa de temperatura de operação: -40 °C a +75 °C
• Alta eficiência de pico: ≥97,2 %
• Baixo nível de ruído: 60 dB em carga máxima (temperatura ambiente)

Desempenho paramétrico
Modelo: THWT40F10030C9E
Entrada AC: 400 VAC nominal, 3W+PE (faixa 340–460 VAC); 50/60 Hz ±10 %; FP ≥0,99; proteção contra sobretensão 490 ±6 VAC; proteção contra subtensão 270 ±6 VAC
Saída DC: Potência nominal 40 kW; faixa de tensão 200–1000 VCC; faixa de corrente 8–134 A; faixas de potência constante 300–500 VCC e 500–1000 VCC; eficiência pico ≥97,2 %; soft start ≤3 s; proteção contra curto-circuito com autorrecuperação; regulação de tensão ≤±0,5 %; regulação de corrente ≤±1 %; desequilíbrio de compartilhamento de corrente ≤±5 %; THD ≤5 %
Ambiente: Temperatura de operação -40 °C a +70 °C; humidade ≤95 % HR (sem condensação); altitude ≤2000 m (derating acima)
Mecânica: Dimensões (sem alça) 437,5 × 300 × 84 mm (C × L × A); peso ≤18 kg; arrefecimento: por ventoinha; MTBF 500.000 h
Comunicação e controlo: CAN (125 kb/s, 5 V); ecrã digital e botões para endereço/configuração; suporte a encapsulamento (glue filling)

Capacidades de produção e teste
Tonhe Technology possui certificações ISO9001 e IATF16949. A fabricação inclui linhas SMT automáticas, inspeção de pasta de solda, linhas de soldagem por onda, linha automática de revestimento, linhas de envelhecimento e processos completos de montagem. A capacidade anual excede 500.000 módulos.

Certificados e embalagem
CE e outros certificados disponíveis. Embalagem e envio são realizados conforme o fluxo de produção da empresa (imagens de embalagem disponíveis mediante solicitação).

FAQ (selecionadas)

• Protocolo de comunicação: CAN, 125 kb/s, 5 V.
• Encapsulamento com resina: suportado em todas as séries.
• Instalação: horizontal, na posição lateral ou invertida (invertida requer painel frontal sem alça).
• Prazo de entrega: normalmente ~7 dias para ≥10 unidades; encomendas grandes/personalizadas até ~35 dias.
• Pagamento: TT antecipado padrão; alternativas negociáveis para cooperação estratégica.
• Personalização: OEM/ODM disponíveis (placa, logótipo, modelo, cor, forma).
• Garantia: 12 meses padrão a partir do recebimento.
• Pós-venda: serviços online e on-site; resposta 24 h para projetos conforme contrato.
• Certificações: ISO9001, IATF16949, CE, TUV, etc.

Especificações técnicas

• Modelo: THWT40F10030C9E
• Brand: Tonhe Technology
• Potência de saída nominal: 40 kW
• Faixa de tensão de saída: 200–1000 VCC
• Faixa de corrente de saída: 8–134 A
• Faixas de potência constante: 300–500 VCC e 500–1000 VCC
• Eficiência de conversão máxima: ≥97,2 %
• Consumo em standby: <10 W
• THD: ≤5 %
• Tempo de soft start: ≤3 s
• Proteção contra curto-circuito: autorrecuperação
• Precisão regulação tensão: ≤±0,5 %
• Precisão regulação corrente: ≤±1 %
• Desequilíbrio de compartilhamento de corrente: ≤±5 %
• Arrefecimento: ventoinha
• Comunicação: CAN (125 kb/s, 5 V)
• Tensão entrada AC nominal: 400 VAC, 3W+PE (340–460 VAC)
• Frequência de entrada: 50/60 Hz ±10 %
• Factor de potência: ≥0,99
• Temperatura de operação: -40 °C a +70 °C
• Humidade relativa: ≤95 % HR (sem condensação)
• Altitude: ≤2000 m (derating acima)
• Dimensões (sem alça): 437,5 × 300 × 84 mm
• Peso: ≤18 kg
• MTBF: 500.000 horas
