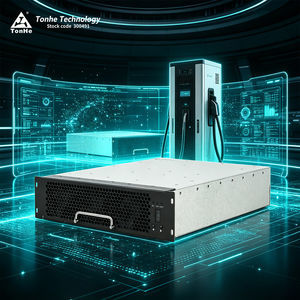

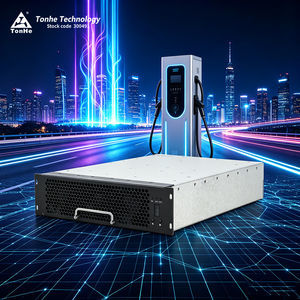

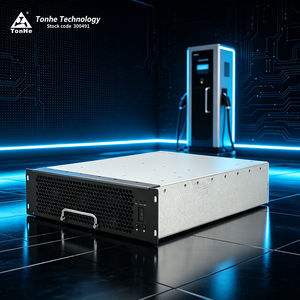

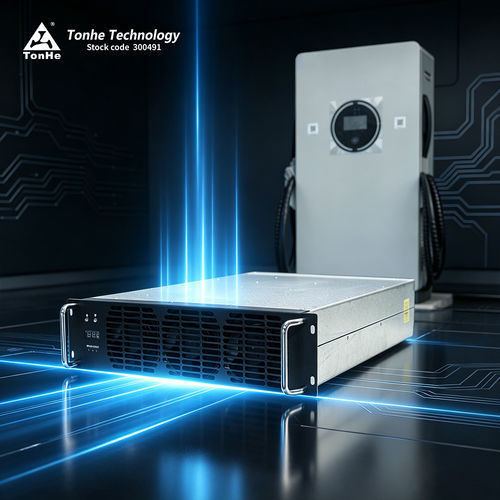

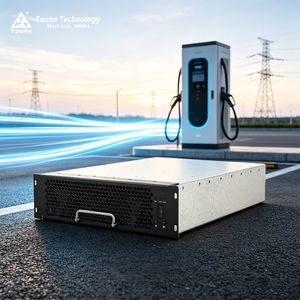

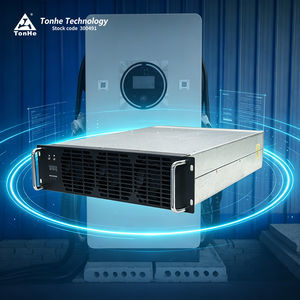

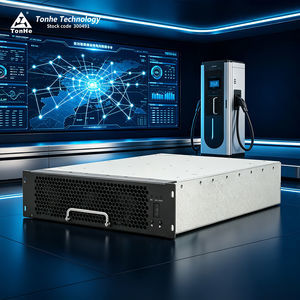

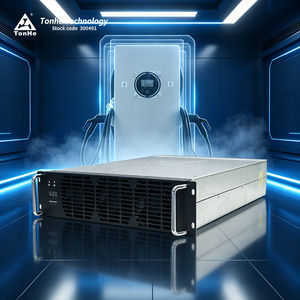

Módulo de potência totalmente SiC TH40F10030C9E-WT

ACDC

Introdução do produto
O TH40F10030C9E-WT é um módulo de potência desenvolvido para estações de carregamento EV, compatível com entrada trifásica 270–490 Vac (três fases + PE). Fornece até 40 kW com alcance de saída em potência constante padrão de 300–1000 VDC (configurável 50–1000 VDC). A unidade de controle comunica-se com o módulo via CAN para definir parâmetros, recolher dados de operação e controlar o estado do módulo.

Vantagens do produto

• Baixa emissão acústica: ruído em carga ≈60 dB (temperatura ambiente)
• Alta eficiência: eficiência em carga >96%; eficiência de pico ≥97,2%
• Baixa potência reativa em standby: <12 Var
• Design DM: volume de componentes bobinados reduzido ~30% para melhor dissipação térmica

Desempenho paramétrico (itens chave)
Modelo: TH40F10030C9E-WT
Entrada AC - Tensão nominal: 380 VAC (trifásico), faixa de operação 285–475 VAC
Entrada AC - Frequência: 50 Hz
Entrada AC - Fator de potência: ≥0.99
Entrada AC - Proteção sobre-tensão: 490 ± 10 VAC
Entrada AC - Proteção sub-tensão: 270 ± 10 VAC
Saída DC - Potência nominal: 40 kW
Saída DC - Faixa de tensão: 50–1000 VDC (faixa padrão de potência constante 300–1000 VDC a 40 kW)
Saída DC - Faixa de corrente: 1–134 A
Eficiência de pico: ≥97.2%
Tempo de partida suave: ≤5 s
Proteção contra curto-circuito: desligamento e travamento; requer ciclo de alimentação para restaurar
Precisão regulação de tensão: ≤±0.5%
THD: ≤5%
Precisão regulação de corrente: ≤±1%
Desequilíbrio de compartilhamento de corrente: ≤±5%

Ambiente de operação
Temperatura de operação: -40°C a +70°C
Humidade relativa: 5%–95% HR (sem condensação)
Altitude: ≤2000 m

Características do produto

• Método de arrefecimento: arrefecimento por ventoinha
• Consumo em standby: <10 W
• Protocolo de comunicação: barramento CAN
• Definição de endereço / IU: ecrã digital e teclas
• Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• MTBF: 500.000 horas

Capacidades de produção e teste
A produção inclui montagem SMT automatizada, serigrafia e inspeção de pasta de solda, soldagem wave, revestimento protetor e linhas de envelhecimento. As capacidades de teste incluem laboratório EMC, câmara semi-aneecoica de 3 m para EMC e equipamento elétrico completo para validação de carregadores e módulos de potência.

Certificações
ISO9001, IATF16949, CE, TUV

Especificações técnicas

• Modelo: TH40F10030C9E-WT
• Brand: Tonhe
• Potência de saída nominal: 40 kW
• Faixa de potência constante: 300–1000 VDC (40 kW constante nesta faixa)
• Faixa de tensão de saída: 50–1000 VDC
• Faixa de corrente de saída: 1–134 A
• Eficiência de pico: ≥97.2%
• Eficiência em carga: >96%
• Tensão de entrada: 380 VAC nominal (trifásico), faixa de operação 285–475 VAC
• Frequência de entrada: 50 Hz
• Fator de potência de entrada: ≥0.99
• Proteção sobre-tensão de entrada: 490 ± 10 VAC
• Proteção sub-tensão de entrada: 270 ± 10 VAC
• Tempo de partida suave: ≤5 s
• Comportamento em curto-circuito: desligamento e travamento, requer ciclo de alimentação para limpar
• Precisão regulação de tensão: ≤±0.5%
• Precisão regulação de corrente: ≤±1%
• Desequilíbrio de partilha de corrente: ≤±5%
• THD: ≤5%
• Arrefecimento: arrefecimento por ventoinha
• Consumo em standby: <10 W
• Comunicação: barramento CAN
• Interface endereço / IU: ecrã digital + teclas
• Dimensões (C×L×A): 437,5 × 300 × 84 mm (sem pega)
• Peso: ≤18 kg
• MTBF: 500.000 horas
• Temperatura de operação: -40°C a +70°C
• Humidade relativa: 5%–95% HR (sem condensação)
• Altitude: ≤2000 m
