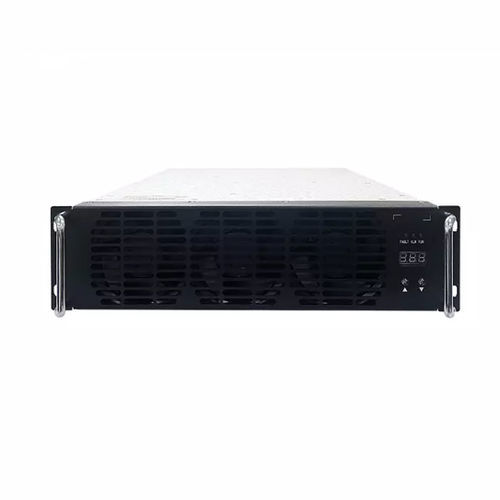

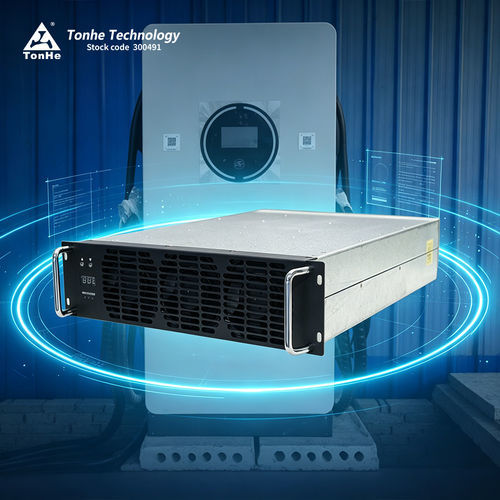

Módulo de carga para veículo elétrico TH40F10030C9E-WT

VECC

Introdução ao produto
TH40F10030C9E-WT é um módulo de potência de alta eficiência e alta densidade projetado para aplicações de carregamento de veículos elétricos. Suporta entrada trifásica quatro fios 270Vac–490Vac (trifásico + PE) e fornece até 40 kW. Faixa de saída em potência constante padrão: 300 Vdc–1000 Vdc. A unidade de monitoramento/controlo do sistema de carregamento comunica-se com o módulo via CAN para configuração de parâmetros, recolha de estado e controlo.

Vantagens do produto

• Baixo ruído: ≈60 dB em carga total (condições padrão)
• Alta eficiência: eficiência em carga >96%; eficiência de pico ≥97,2%
• Baixa potência reativa em standby: <12 Var
• Design DM: volume dos componentes bobinados reduzido ≈30%, melhor dissipação térmica

Desempenho paramétrico (resumo)
Modelo: TH40F10030C9E-WT
Entrada AC: suporta 270Vac–490Vac sistema trifásico quatro fios (trifásico + PE).
Saída DC: saída de potência constante padrão 300 Vdc–1000 Vdc; potência nominal 40 kW.

Centro de produção e testes (resumo)
A fabricação opera sob ISO9001 e IATF16949. Instalações incluem linhas SMT totalmente automáticas, impressão e inspeção de pasta de solda, montagem por inserção e soldagem por onda, linhas de revestimento protetor e linhas de envelhecimento/teste. Capacidade anual excede 500.000 módulos após >50 etapas de produção.
O centro de testes possui câmara EMC semi-anequica de 3 m e equipamentos avançados (analisadores de potência, câmaras climáticas, fontes AC estáveis, cargas DC e sistemas de imunidade transitória) para validação de emissões, imunidade e confiabilidade.

Embalagem & envio (resumo)
Pequenos pedidos: expresso internacional (porta a porta). Grandes remessas: contentor por mar ou frete aéreo.

Perguntas frequentes (seleção)

• Protocolo de comunicação: CAN (baud típico 125 kbps; nível lógico 5 V).
• Preenchimento com cola: todos os módulos da série suportam encapsulamento com adesivo.
• Instalação: horizontal, em pé lateral ou invertido (instalação invertida pode exigir painel frontal personalizado).
• Prazo de entrega: amostras frequentemente em stock; pequenas produções prazos curtos (ex.: ≈7 dias para ≥10 pcs); pedidos grandes/personalisados requerem coordenação (ex.: ≈35 dias).
• Condições de pagamento: padrão 100% TT antecipado; termos alternativos negociáveis para cooperação de longo prazo.
• Garantia: 12 meses padrão após receção.
• Pós-venda: suporte online e no local conforme contrato.
• Certificações: ISO9001, IATF16949, CE, TUV e qualificações relacionadas.

Características / especificações técnicas

• Modelo: TH40F10030C9E-WT
• Marca: Tonhe
• Potência nominal de saída: 40 kW
• Faixa de tensão de saída: 50–1000 VDC
• Faixa de corrente de saída: 1–134 A
• Eficiência máxima: ≥97,2%
• Nível de ruído: ≈60 dB em carga total (ambiente padrão)
• Método de refrigeração: ventilador
• Dimensões: 437,5 × 300 × 84 mm (C × L × A)
• Peso: ≤18 kg
• Comunicação: CAN (125 kbps, 5 V)
• MTBF: 500.000 horas
