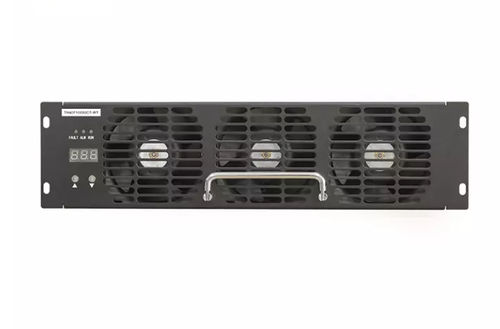

Módulo de carga VE TH40F10030C7E-WT

CC

Introdução do produto
O TH40F10030C7E-WT é um módulo de carga DC de alta eficiência e alta densidade de potência concebido para carregadores DC de veículos elétricos (VE). Suporta saída até 1000 V e fornece 40 kW constantes nas faixas 300–500 VDC e 600–1000 VDC. O módulo dispõe de arrefecimento por ar inteligente com modos normal e silencioso, e permite configuração de parâmetros e controlo do estado via bus CAN.

Resumo do produto

• Módulo de carga DC compacto e de elevada densidade para estações de carregamento.
• Tensão de saída até 1000 V; 40 kW constantes em 300–500 VDC e 600–1000 VDC.
• Interface e dimensões idênticas ao módulo de 30 kW para facilitar upgrades.

Vantagens do produto

• Amplas zonas de potência constante: 300–500 VDC e 600–1000 VDC (40 kW).
• Consumo em standby muito baixo: <10 W.
• Baixa distorção harmónica total (THD): ≤5%.
• Ampla faixa de temperatura de funcionamento: -40℃ a +75℃.
• Alta eficiência de conversão pico: ≥96%.

Desempenho paramétrico
Modelo: TH40F10030C7E-WT

Entrada AC:
Tensão de entrada: tensão nominal 380 VAC, trifásico sem neutro, intervalo 270–490 VAC
Frequência de entrada: 50/60 Hz ±10%
Fator de potência: ≥0,99
Proteção sobretensão: 490 ±10 VAC
Proteção subtensão: 270 ±10 VAC

Saída DC:
Potência nominal de saída: 40 kW
Intervalo de tensão de saída: 50–1000 VDC
Intervalo de corrente de saída: 0,5–134 A
Zonas de potência constante: 40 kW constantes em 300–500 VDC e 600–1000 VDC
Eficiência pico: ≥96%
Tempo soft start: 3–8 s
Proteção contra curto-circuito: auto-recuperação
Precisão regulação de tensão: ≤±0,5%
THD: ≤5%
Precisão regulação de corrente: ≤±1%
Desequilíbrio de partilha de corrente: ≤±5%

Ambiente de operação
Temperatura de operação: -40℃ a +75℃
Humidade relativa: ≤95% (sem condensação)
Altitude: ≤2000 m (derating acima de 2000 m)

Características do produto

• Arrefecimento: ventilador (arrefecimento por ar inteligente, modos Normal/Silent).
• Consumo em standby: <10 W.
• Comunicação: CAN bus (tipicamente 125 kbps, nível 5 V).
• Configuração de endereço e ecrã: ecrã digital e operação por teclas.
• Dimensões do módulo (sem pega): 437,5 × 300 × 84 mm (C × L × A).
• Peso: ≤16 kg. MTBF: 500000 horas.

Centro de produção e testes
Fabricado em instalações com linhas SMT automáticas e controlos de qualidade definidos. Laboratório de testes com câmara EMC semi-aneecoica, câmaras climáticas e bancadas de teste elétricas para validação de emissões, imunidade e desempenho do sistema.

Certificações e embalagem
Conformidade com normas de gestão da qualidade aplicáveis. O módulo é fornecido com embalagem de proteção e instruções de manuseio adequadas ao transporte industrial.

Perguntas frequentes (FAQ)

• Protocolo de comunicação: CAN bus (tipicamente 125 kbps, 5 V).
• Potting: a série suporta potting quando necessário.
• Métodos de instalação: horizontal, lateral ou invertido (pode ser necessária personalização do painel frontal).
• Expedição: pedidos pequenos via expresso porta-a-porta; grandes por mar ou ar em contentores.
• Prazo de entrega: curto para pedidos padrão; mais longo para pedidos personalizados ou grandes quantidades (ex.: ~35 dias de produção, a confirmar).
• Condições de pagamento: negociáveis (adiantamento e saldo habituais).
• Garantia: 12 meses padrão a partir do recebimento.

Especificações técnicas

• Modelo: TH40F10030C7E-WT
• Marca: Tonhe
• Potência nominal de saída: 40 kW
• Intervalo tensão saída: 50–1000 VDC
• Intervalo corrente saída: 0,5–134 A
• Zonas de potência constante: 300–500 VDC e 600–1000 VDC (40 kW)
• Eficiência pico: ≥96%
• Consumo standby: <10 W
• THD: ≤5%
• Precisão regulação tensão: ≤±0,5%
• Precisão regulação corrente: ≤±1%
• Desequilíbrio partilha corrente: ≤±5%
• Soft start: 3–8 s
• Proteção curto-circuito: auto-recuperação
• Comunicação: CAN bus (125 kbps, 5 V)
• Arrefecimento: ventilador (arrefecimento por ar inteligente, Normal/Silent)
• Temperatura operação: -40℃ a +75℃
• Humidade relativa: ≤95% (sem condensação)
• Altitude: ≤2000 m (derating acima)
• Dimensões: 437,5 × 300 × 84 mm (sem pega)
• Peso: ≤16 kg
• MTBF: 500000 horas
