ダイアタッチ用チップ用マイクロ シーラー MEGA
マルチ チップ自動MEMS

ダイアタッチ用チップ用マイクロ シーラー - MEGA - ASM Assembly Systems - マルチ チップ / 自動 / MEMS
ダイアタッチ用チップ用マイクロ シーラー - MEGA - ASM Assembly Systems - マルチ チップ / 自動 / MEMS
お気に入りに追加する
商品比較に追加する

特徴

技術
ダイアタッチ用, マルチ チップ
操作方法
自動
応用
半導体産業用, ウェハー用, センサー用, MEMS
その他の特徴
高精度, 設定可能, 広面積, 光線位置合わせシステム付き
配置精度

2 µm

詳細

概要

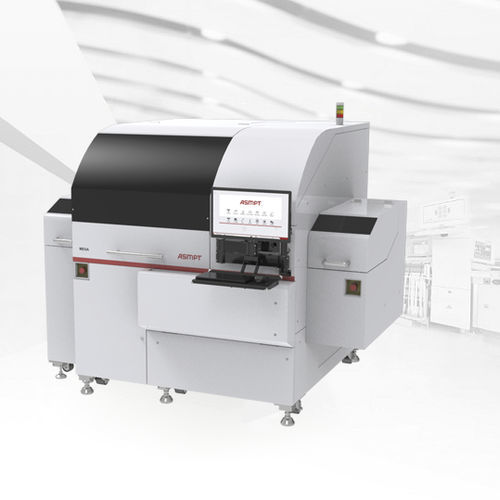

大判基板のハンドリングと12″ウェハ入力に対応した多チップダイボンダー。自動化された多チップパッケージの実装に適し、厳密な配置精度とボンドライン(BLT)制御を必要とする工程向けに設計されています。

主な特長
  • 高精度なアライメントを実現する特許取得済みのルックスルー形状認識技術
  • 高精度配置
    • XY配置:± 2 µm @ 3σ
    • ダイ回転:± 0.1° @ 3σ
  • 大判基板対応:最大 280 mm × 300 mm
  • 12″ウェハ入力対応
  • 高度なボンドライン厚み(BLT)制御
  • 多チップ接合機能
    • 最大10個のボンドツールバッファと5個のイジェクターツールを備えた自動ボンドツール交換
    • 多様な多チップパッケージ要件に対応するモジュラーオプション

* すべての性能はパッケージおよび材料に依存します

仕様 / 技術仕様
  • 型番:MEGA
  • 配置精度(XY):± 2 µm @ 3σ
  • ダイ回転精度:± 0.1° @ 3σ
  • 最大基板サイズ:280 mm × 300 mm
  • ウェハハンドリング:12″ウェハ入力対応
  • ボンドライン制御:高度なBLT制御
  • 多チップ対応:最大10個のボンドツールバッファおよび5個のイジェクターツールによる自動ボンドツール交換
  • ビジョン:特許取得済みのルックスルー形状認識技術


用途
  • 多チップパッケージングおよびヘテロ接合
  • センサおよびMEMSモジュールの組立
  • 自動車、産業、民生用電子部品


オプションと統合
  • カスタムボンドツール構成とバッファ
  • 工場自動化インターフェースおよびプロセス監視オプション
