高アングルアライメントに対応 -振動・衝撃を和らげる。

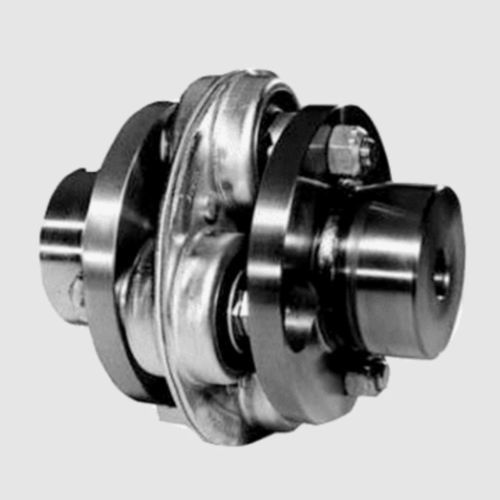

モルフレックスの原理
モルフレックスカップリングの柔軟性は、特殊開発された弾力性のある非冷媒用ネオプレンビスケットによって実現されています。軸間の相対的な動きは、ネオプレンの制御された変位に制限されます。ビスケットに予圧をかけることで、軽荷重であってもかなりのたわみを許容することができます。ネオプレンビスケットの形状は、応力とたわみが均一になるように慎重に設計されており、操作上の重要な利点であり、カップリングの寿命に大きく貢献します。モルフレックスカップリングは、-15℃から95℃までの周囲温度で使用することができます。
すべての駆動力と反力は、フレキシブルなネオプレンビスケットの変位によって対応します。スプリングレート(Nm/degree)は低く、これはモルフレックスで結合された機器のミスアライメントを効率的に補正し、ベアリングの寿命を延ばすことを意味します。センターメンバーは2つのフランジの間で "フローティング "し、2組のネオプレンビスケットがミスアライメントを分担します。通常、丸鋼フランジが使用され、最小限の内径で在庫されています。モルフレックス ラウンドフランジカップリングは、軸心の位置合わせが容易で、より高速な動作が可能です。
---
