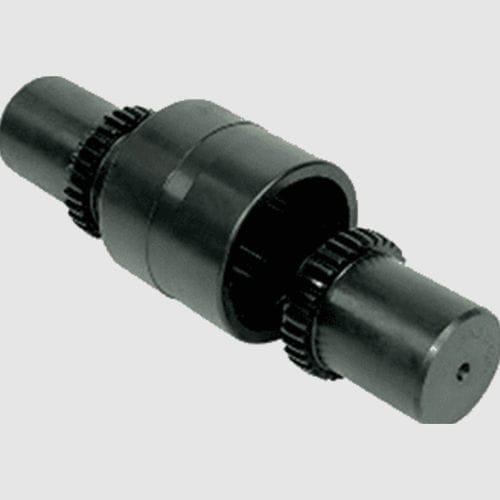

ギア軸継手 GFA series

ダブル軸産業用

GFAとGFASは重工業用に設計されたカップリングで、軸のねじれ剛性が高く、角度や平行度のずれ、軸方向の動きにも対応できます。 ギヤカップリング GFAシリーズ GFAカップリングは、外歯クラウニングと内歯バレルを持つ2個の焼入れ鋼製ハブが、適合する歯車を持つ焼入れ鋼製スリーブで接続されています。 ハブの歯は、角度と平行のずれを最小にするため、最大限の距離を置いて配置されています。GFAシリーズのダブルアーティキュレーションは、高いミスアライメントを許容します。 ギヤカップリング GFASシリーズ GFASシリーズは、軽量化とイナーシャ低減のため、外歯付きハブを1つだけ持ち、ハブ一体型スリーブに接続するタイプのカップリングです。特にカルダン軸の用途に適した剛性の高いカップリングです。 ハブとスリーブは高強度鋼（引張強度800N/mm2）製で、耐摩耗性と耐腐食性を高め、焼き付きを防止するために化学的表面硬化が施されています。すべての歯はDIN 3992 Class 7の精度で、表面仕上げは1.4m Raです。 潤滑はスプリングロード式シールによって保持され、汚染物質の侵入を防ぎ、長い稼動寿命を確保します。再潤滑はスリーブ上にある2本のグラブスクリューで行います。
