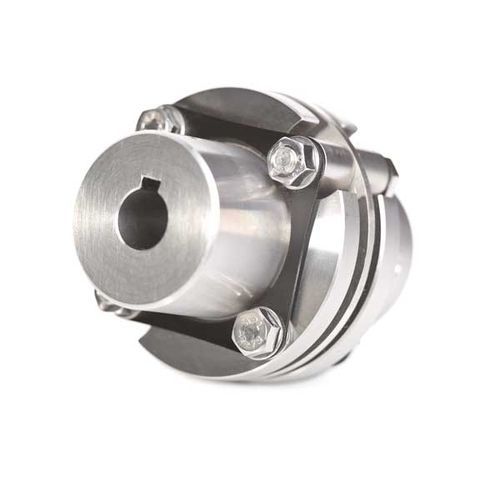

フレキシブル軸継手 HKS series

コンパクトエンコーダー付きゼロバックラッシュ

機能安全（PL e）を必要とするエンコーダアタッチメント用 オフセットの少ないフランジ取付に最適 遊びがなく、ねじれに強く、フェイルセーフ エンコーダの寿命延長 説明 耐腐食性に優れたHKS金属製マルチディスクカップリングは、最大0.5°の角度のミスアライメントと最大±1 mmの軸方向のミスアライメントを補正し、エンコーダの寿命を延ばします。また、DIN EN ISO 13849-2 (PL e)に準拠した安全部品で、CE適合宣言付きです。 さらに、HKSセーフティシングルジョイントカップリングは、危険区域でのフェールセーフエンコーダの取り付けに使用できます。このため、過酷な運転条件に最適です。 シングルジョイントカップリングは、ハブ長や内径が異なるほか、シャフト電流の危険性があるアタッチメント用の絶縁カップリングもご用意しています。 技術データ 用途 軸方向のミスアライメント補正 角度オフセット補正 機能安全要求事項（SIL/PL）のあるアタッチメントポイント 爆発の危険性がある環境（ATEX / IECEx）でのアタッチメントポイント 既存のベアリング/シャフト電流に対する絶縁 取付精度 角度オフセット：最大0.5°/アキシャルミスアライメント：最大±1 mm ボア駆動側 最大Ø 22 mm キー溝付き 外径 Ø 54 mm 耐衝撃性 10g（短時間で100g） 耐振動 3g（短時間20g） 機械的オプション ベアリング/シャフト電流に対する絶縁（タイプHKSI） アダプターシャフトにより大径シャフトへの取り付けが可能
