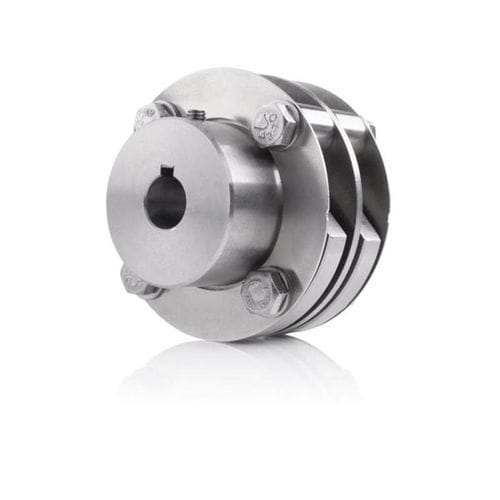

コンパクト軸継手 HK

シャフトハブ軸エンコーダー付き

フランジ取付けなど、オフセットの小さいエンコーダアタッチメント用 遊びがなく、ねじれに強く、フェイルセーフ エンコーダの寿命延長 オプション：絶縁バージョン 説明 耐腐食性HKメタル製マルチディスクカップリングは、最大0.5°の角度のミスアライメントと最大±1mmの軸方向のミスアライメントを補正し、エンコーダの寿命を延ばします。 シングルジョイントカップリングは、異なるハブ長さと内径、またシャフト電流の危険性があるアタッチメント用の絶縁カップリングがあります。 技術データ 用途 軸方向のミスアライメント補正 角度オフセットの補正 既存のベアリング/シャフト電流に対する絶縁 取り付け精度 角度オフセット：最大0.5°/アキシャルミスアライメント：最大±1 mm ボア駆動側 最大Ø 22 mm キー溝またはクランプ付き ボアエンコーダ側 最大Ø 22 mm キー溝またはクランプ付き 外径 Ø 54 mm 耐衝撃性 10g（短時間で100g） 耐振動 3g（短時間20g） 機械的オプション ベアリング/シャフト電流に対する絶縁（タイプHKI） アダプターシャフトにより大径化が可能 全長 42-68 mm
