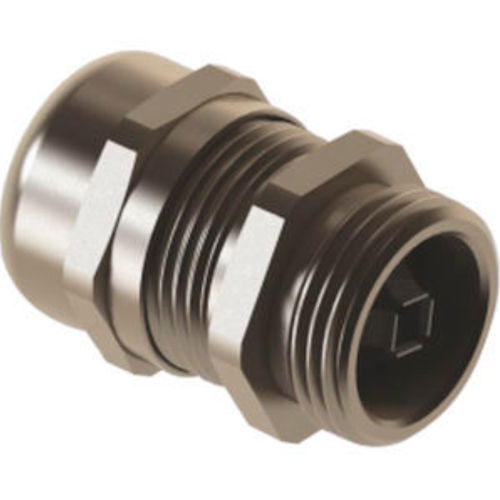

EMC シールドケーブルグランド OMBT 01

ニッケル真鍮製ステンレススチール製ニトリルブタジエンゴム(NBR)

製品
OMBT/OPBTシリーズの金属製EMCケーブルグランド。シールドケーブルのEMC連続性と環境密閉を確保するために設計されています。メートルねじ（EN 60423）およびPGねじ（DIN 40430）に対応し、IP68の保護が求められる産業用筐体に適しています。

材料と構成部品

• キャップナット：ニッケルめっき真鍮
• クランプインサート：ポリアミド PA6 V2
• シーリングリング：TPV
• EMCスプリング：AISI 301
• グランド本体：ニッケルめっき真鍮
• Oリング：NBR
• 接続ネジ：メートル（EN 60423） / PG（DIN 40430）

特性

• 組立が容易
• シールドケーブル用（EMC連続性を確保）
• 内層の有無にかかわらずケーブルに適合
• シールド接続のための高い導電性

技術データ
AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
M 12 x 1,5 | OMBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
M 16 x 1,5 | OMBT 02 | 23 | 7 | 19 | 17 | 4 - 8
M 20 x 1,5 | OMBT 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMBT 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMBT 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMBT 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMBT 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMBT 08 | 48 | 14 | 70 | 65 | 33 - 44
M 75 x 1,5 | OMBT 18 | 58 | 20 | 90 | 90 | 50 - 63
M 90 x 2,0 | OMBT 19 | 61 | 20 | 100 | 100 | 60 - 70

PG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
PG 7 | OPBT 01 | 26 | 6 | 17 | 17 | 3 - 6,5
PG 9 | OPBT 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPBT 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPBT 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPBT 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPBT 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPBT 07 | 43 | 8 | 41 | 41 | 18 - 25
PG 36 | OPBT 08 | 47 | 9 | 50 | 50 | 22 - 32
PG 42 | OPBT 09 | 48 | 12 | 60 | 60 | 30 - 38
PG 48 | OPBT 10 | 52 | 14 | 65 | 65 | 33 - 44

技術仕様

• キャップナット：ニッケルめっき真鍮
• クランプインサート：ポリアミド PA6 V2
• シーリングリング：TPV
• EMCスプリング：AISI 301
• 本体：ニッケルめっき真鍮
• Oリング：NBR
• 接続ネジ：メートル（EN 60423）およびPG（DIN 40430）
• 保護等級：IP68 最大5 bar
• 温度範囲：標準 -20 °C～+100 °C、拡張 -40 °C～+150 °C
• シールド付きケーブル向けに設計、内層の有無にかかわらず適合
• EMC連続性を維持する高い導電性
