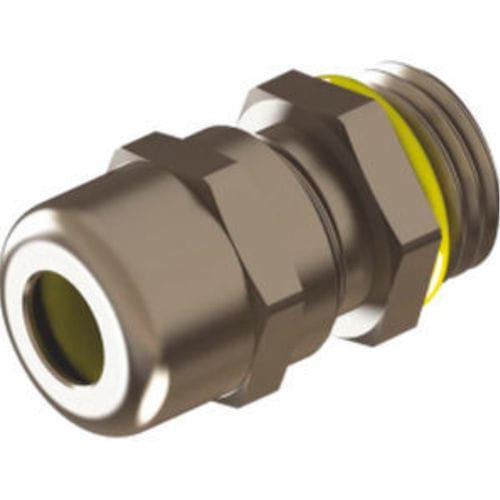

ケーブル シーリング用ケーブルグランド BGS series

ニッケル真鍮製ステンレススチール製防水・防塵性能

製品概要
金属製ケーブルグランド、標準タイプ（シリコーンシール付）。ケーブルの確実な導入と密閉を目的とし、広い温度範囲およびIP68（5 bar）保護に対応します。接続ネジはメトリック（EN60423）およびPG（DIN 40430）を用意しています。

構造 / 材料

• キャップナット：ニッケルめっき真鍮
• シーリングリング：シリコーン
• グランドボディ：ニッケルめっき真鍮
• Oリング：シリコーン

性能
保護等級：IP68 – 5 bar
使用温度範囲：-60 °C〜+180 °C
特性：高温・低温耐性、表面平滑、組立てしやすい、ステンレス製バージョンあり。

技術データ（抜粋）
メトリックねじ : Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 : MBGS 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 : MBGS 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 : MBGS 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 : MBGS 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 : MBGS 05 | 31,5 | 9 | 34 | 30 | 13 - 18
M 40 x 1,5 : MBGS 06 | 38 | 9 | 43 | 40 | 18 - 25
M 50 x 1,5 : MBGS 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 : MBGS 08 | 48 | 14 | 68 | 64 | 34 - 44

PGねじ（抜粋）
PG 7 : PBGS 01 | 22 | 6 | 14 | 3 - 6,5
PG 9 : PBGS 02 | 23 | 6 | 17 | 4 - 8
PG 11 : PBGS 03 | 24,5 | 6 | 20 | 5 - 10
PG 13,5 : PBGS 04 | 26,5 | 6,5 | 22 | 6 - 12
PG 16 : PBGS 05 | 28 | 6,5 | 24 | 10 - 14
PG 21 : PBGS 06 | 31,5 | 7 | 30 | 13 - 18
PG 29 : PBGS 07 | 38 | 8 | 40 | 18 - 25
PG 36 : PBGS 08 | 43 | 10 | 50 | 22 - 32
PG 42 : PBGS 09 | 47 | 12 | 57 | 30 - 38
PG 48 : PBGS 10 | 48 | 14 | 64 | 34 - 44

付属 / 入手可能な品目

• 標準金属ケーブルグランド（シリコーンシール）
• シーリングリングおよびOリング（シリコーン）
• キャップナットおよびグランドボディ（ニッケルめっき真鍮）；ステンレス製バージョンあり

特長 / 技術仕様

• キャップナット：ニッケルめっき真鍮
• シーリングリング：シリコーン
• グランドボディ：ニッケルめっき真鍮
• Oリング：シリコーン
• 接続ネジ：メトリック（EN60423） / PG（DIN 40430）
• 保護等級：IP68 – 5 bar
• 使用温度範囲：-60 °C〜+180 °C
• 極端な温度に対する耐性
• ステンレス製バージョンあり
• 表面平滑
• 組立てが容易
