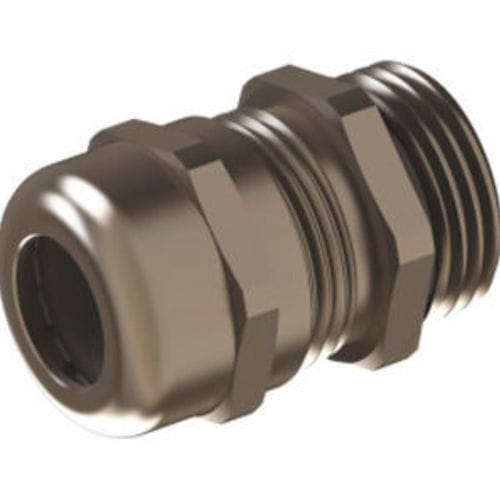

金属製ケーブルグランド OMBG 01ニトリルブタジエンゴム(NBR)PA6IP68
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- PA6, ニトリルブタジエンゴム(NBR), 金属製
- 保護レベル
- IP68
- その他の特徴
- メートル, 張力低減, ねじ込み
- 管径
最少: 3 mm
(0.12 in)最大: 44 mm
(1.73 in)- ねじ山径
最少: 12 mm
(0.47 in)最大: 63 mm
(2.48 in)- 締め付け範囲
最少: 3 mm
(0.1 in)最大: 44 mm
(1.7 in)- 差動温度
最少: -40 °C
(-40 °F)最大: 150 °C
(302 °F)
詳細
製品
ケーブルグランド OMBGシリーズ、ニッケルめっき真鍮製、メートルねじ。標準ネジとロングネジのバージョンがあり、保護等級 IP68（5 bar 試験）で、広い温度範囲で高いケーブル応力緩和を提供するよう設計されています。
材料 / 構成部品
主な特長
Technical Data - Metric Thread Cable Glands
Technical Data - Long Thread Metric Cable Glands
仕様
ケーブルグランド OMBGシリーズ、ニッケルめっき真鍮製、メートルねじ。標準ネジとロングネジのバージョンがあり、保護等級 IP68（5 bar 試験）で、広い温度範囲で高いケーブル応力緩和を提供するよう設計されています。
材料 / 構成部品
- キャップナット：ニッケルめっき真鍮
- 締付インサート：ポリアミド PA6 V2
- シーリングリング：TPV
- グランド本体：ニッケルめっき真鍮
- Oリング：NBR
- 接続ネジ：メートル（EN 60423）
主な特長
- 保護等級：IP68 — 5 bar 耐圧試験済み
- 温度範囲：連続使用 -20 °C ～ +100 °C；短期 -40 °C ～ +150 °C
- 組立が容易で高い応力緩和を提供
- 標準ネジおよびロングネジのバリエーションあり
Technical Data - Metric Thread Cable Glands
- M 12 x 1,5 | OMBG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
- M 16 x 1,5 | OMBG 02 | 23 | 7 | 18 | 17 | 4 - 8
- M 20 x 1,5 | OMBG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
- M 20 x 1,5 | OMBG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
- M 25 x 1,5 | OMBG 04 | 28 | 8 | 27 | 24 | 10 - 14
- M 32 x 1,5 | OMBG 05 | 31,5 | 9 | 34 | 30 | 13 - 18
- M 40 x 1,5 | OMBG 06 | 38 | 9 | 43 | 40 | 18 - 25
- M 50 x 1,5 | OMBG 07 | 43 | 9 | 55 | 50 | 22 - 32
- M 63 x 1,5 | OMBG 08 | 48 | 14 | 68 | 64 | 33 - 44
Technical Data - Long Thread Metric Cable Glands
- M 12 x 1,5 | OMBG 09 | 22 | 12 | 14 | 14 | 3 - 6,5
- M 16 x 1,5 | OMBG 10 | 23 | 12 | 18 | 17 | 4 - 8
- M 20 x 1,5 | OMBG 11RS| 26,5 | 12 | 22 | 22 | 4 - 10
- M 20 x 1,5 | OMBG 11 | 26,5 | 12 | 22 | 22 | 6 - 12
- M 25 x 1,5 | OMBG 12 | 28 | 12 | 27 | 24 | 10 - 14
- M 32 x 1,5 | OMBG 13 | 31,5 | 14 | 34 | 30 | 13 - 18
- M 40 x 1,5 | OMBG 14 | 38 | 14 | 43 | 40 | 18 - 25
- M 50 x 1,5 | OMBG 15 | 43 | 14 | 55 | 50 | 22 - 32
- M 63 x 1,5 | OMBG 16 | 48 | 18 | 70 | 64 | 33 - 44
仕様
- 材料：ニッケルめっき真鍮（キャップナット、グランド本体）、ポリアミド PA6 V2（締付インサート）、TPV（シーリングリング）、NBR（Oリング）
- 接続ネジ：メートル（EN 60423 準拠）
- 保護等級：IP68、5 bar 試験済み
- 温度範囲：連続 -20 °C ～ +100 °C；短期 -40 °C ～ +150 °C
- バージョン：標準ネジおよびロングネジ
- 特性：組立が容易；高い応力緩和
- 技術データにて対応する締付範囲を含むサイズ／コード一覧を提供
カタログ
ORTAC 2018 GENERAL CATALOGUE
128 ページ
