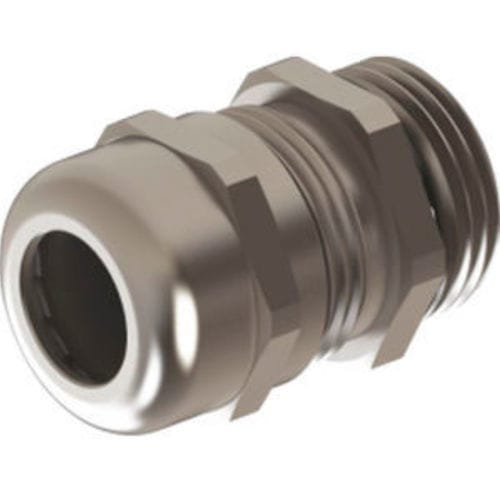

ステンレススチール製ケーブルグランド OMSG 01

ポリアミド製ニトリルブタジエンゴム(NBR)PA6

製品
ケーブルグランド – ステンレス製 OMSG/OPSG シリーズ

材料

• キャップナット：ステンレス（1.4305/AISI303 - 1.4404/AISI316L）
• 締付インサート：ポリアミド PA6 V2
• シーリングリング：TPV
• グランド本体：ステンレス（1.4305/AISI303 - 1.4404/AISI316L）
• Oリング：NBR

接続と保護
接続ねじ：メートル（EN 60423） / PG（DIN 40430）
保護等級：IP68 - 5 bar

使用温度範囲
-20 °C +100 °C / -40 °C +150 °C

特性と用途

• 高い耐食性
• 表面が滑らか
• 組立が容易
• 食品・医薬品業界およびオフショア／オン‑オフショア用途に適合

技術データ（メートル/PGねじ ケーブルグランド）
AG Thread | Code | H mm | GL mm | Wrench B mm | Wrench C mm | Clamping Range mm
M 12 x 1,5 | OMSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
M 16 x 1,5 | OMSG 02 | 23 | 7 | 18 | 17 | 4 - 8
M 20 x 1,5 | OMSG 03RS | 26,5 | 8 | 22 | 22 | 4 - 10
M 20 x 1,5 | OMSG 03 | 26,5 | 8 | 22 | 22 | 6 - 12
M 25 x 1,5 | OMSG 04 | 28 | 8 | 27 | 24 | 10 - 14
M 32 x 1,5 | OMSG 05 | 31,5 | 9 | 36 | 30 | 13 - 18
M 40 x 1,5 | OMSG 06 | 38 | 9 | 46 | 41 | 18 - 25
M 50 x 1,5 | OMSG 07 | 43 | 9 | 55 | 50 | 22 - 32
M 63 x 1,5 | OMSG 08 | 48 | 14 | 70 | 65 | 33 - 44

PG 7 | OPSG 01 | 22 | 6 | 14 | 14 | 3 - 6,5
PG 9 | OPSG 02 | 23 | 6 | 17 | 17 | 4 - 8
PG 11 | OPSG 03 | 24,5 | 6 | 22 | 22 | 5 - 10
PG 13,5 | OPSG 04RS | 26,5 | 6,5 | 22 | 22 | 4 - 10
PG 13,5 | OPSG 04 | 26,5 | 6,5 | 22 | 22 | 6 - 12
PG 16 | OPSG 05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 21 | OPSG 06 | 31,5 | 7 | 30 | 30 | 13 - 18
PG 29 | OPSG 07 | 38 | 8 | 41 | 41 | 18 - 25
PG 36 | OPSG 08 | 43 | 10 | 50 | 50 | 22 - 32
PG 42 | OPSG 09 | 47 | 12 | 60 | 60 | 30 - 38
PG 48 | OPSG 10 | 48 | 14 | 65 | 65 | 33 - 44

仕様

• 材料：キャップナットおよびグランド本体はステンレス（1.4305/AISI303 - 1.4404/AISI316L）
• 締付インサート材質：ポリアミド PA6 V2
• シーリングリング材質：TPV
• Oリング材質：NBR
• 対応ねじ形式：メートル（EN 60423）および PG（DIN 40430）
• 保護等級：IP68（5 bar）
• 動作温度範囲：-20 °C ～ +100 °C および -40 °C ～ +150 °C
• 主要特性：高い耐食性、滑らかな表面、容易な組立
• 推奨用途：食品業界、医薬品業界、オフショア／オン‑オフショア用途
