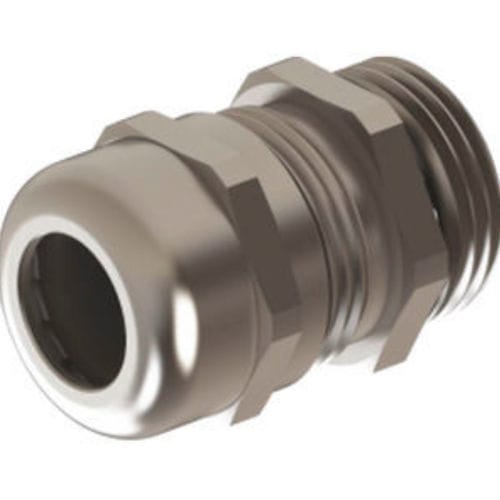

ねじ式ケーブルグランド ONSG series

ステンレススチール製ニトリルブタジエンゴム(NBR)PA6

製品名
金属製ケーブルグランド – NPT ステンレス

材料 / 構造
キャップナット：ステンレス（1.4305/AISI303 - 1.4404/AISI316L）
クランプインサート：ポリアミド PA6 V2
シーリングリング：TPV
グランド本体：ステンレス（1.4305/AISI303 - 1.4404/AISI316L）
Oリング：NBR
接続ねじ：NPT ANSI B1.20.1
保護等級：IP68 - 5 bar
温度範囲：-20 °C ～ +100 °C（標準） / -40 °C ～ +150 °C（拡張）

主な特長

• 高い耐食性
• 滑らかな表面仕上げ
• 組立が容易
• 食品・医薬品産業およびオン/オフショア用途に適合

技術データ（ネジ別 / コード別寸法）
Header: AG Thread | Code | H (mm) | GL (mm) | Wrench B (mm) | Wrench C (mm) | Clamping Range (mm)
1/4" | ONSG 01 | 22 | 11,5 | 14 | 14 | 3 - 6,5
3/8" | ONSG 02/01 | 22 | 11,5 | 18 | 14 | 3 - 6,5
3/8" | ONSG 02 | 23 | 11,5 | 18 | 17 | 4 - 8
3/8" | ONSG 02/03 | 24,5 | 11,5 | 22 | 22 | 5 - 10
1/2" | ONSG 03RS | 26,5 | 13 | 22 | 22 | 4 - 10
1/2" | ONSG 03 | 26,5 | 13 | 22 | 22 | 6 - 12
1/2" | ONSG 03/05 | 28 | 13 | 24 | 24 | 10 - 14
3/4" | ONSG 04 | 28 | 13 | 27 | 24 | 10 - 14
3/4" | ONSG 04ES | 31,5 | 13 | 30 | 30 | 9 - 17
3/4" | ONSG 04/06 | 31,5 | 13 | 30 | 30 | 13 - 18
1" | ONSG 05RS | 31,5 | 13 | 36 | 30 | 9 - 17
1" | ONSG 05/07 | 38 | 13 | 41 | 41 | 18 - 25
1 1/4" | ONSG 06 | 38 | 15 | 46 | 41 | 18 - 25
1 1/2" | ONSG 07 | 43 | 15 | 50 | 50 | 22 - 32
2" | ONSG 08 | 48 | 15 | 65 | 65 | 33 - 44
2" | ONSG 09 | 48 | 15 | 70 | 75 | 45 - 50
2 1/2" | ONSG 18s | 48 | 20 | 75 | 75 | 45 - 55
2 1/2" | ONSG 18 | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19s | 58 | 20 | 90 | 90 | 50 - 63
3" | ONSG 19 | 61 | 20 | 10 | 100 | 60 - 70

仕様 / 技術仕様

• 材料：キャップナットおよび本体はステンレス（1.4305/AISI303 - 1.4404/AISI316L）；クランプインサート PA6 V2；シーリングリング TPV；Oリング NBR
• ねじ規格：NPT ANSI B1.20.1
• 保護等級：IP68 最大 5 bar
• 温度範囲：-20 °C ～ +100 °C（標準）および -40 °C ～ +150 °C（拡張）
• 典型的な用途：食品産業、医薬品産業、オフショアおよびオン/オフショア用途
• 利用可能なコード / サイズ：ONSG 01、ONSG 02/01、ONSG 02、ONSG 02/03、ONSG 03RS、ONSG 03、ONSG 03/05、ONSG 04、ONSG 04ES、ONSG 04/06、ONSG 05RS、ONSG 05/07、ONSG 06、ONSG 07、ONSG 08、ONSG 09、ONSG 18s、ONSG 18、ONSG 19s、ONSG 19（寸法表を参照）
