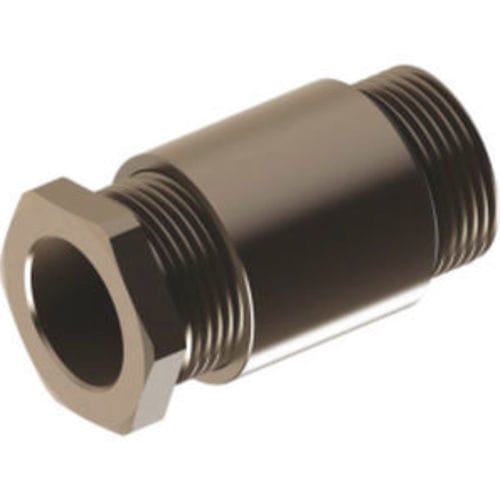

ニッケル真鍮製ケーブルグランド MACG series

ニトリルブタジエンゴム(NBR)耐腐食性装甲

概要
装甲ケーブル向けに設計された金属製ケーブルグランドです。船舶、オフショア、風力発電所向けの材料と部品を採用しています。公制ねじ（EN60423）で幅広いクランプ範囲を持ち、各種装甲ケーブルに対応します。

材料と部品
ナット：ニッケルメッキ真鍮
リング：ニッケルメッキ真鍮
圧縮部：ニッケルメッキ真鍮
グランド本体：ニッケルメッキ真鍮
Oリング：NBR
接続ねじ：メートルねじ（EN60423）
保護等級：IP54
温度範囲：-20 °C〜+100 °C（標準） / -40 °C〜+150 °C（拡張）
特性：造船、オフショア、風力発電、装甲ケーブル用、広いケーブル対応範囲

技術データ（メートルねじケーブルグランド）

• AGねじ | コード | GL mm | Ø mm | スパナ mm | クランプ範囲 mm
• M 16 x 1,5 | MACG16A | 9 | 20 | 20 | 10.5
• M 18 x 1,5 | MACG18A | 10 | 22 | 22 | 11.5
• M 18 x 1,5 | MACG18B | 10 | 22 | 22 | 11.5 - 12.5
• M 24 x 1,5 | MACG24A | 11 | 28 | 27 | 11.5
• M 24 x 1,5 | MACG24B | 11 | 28 | 27 | 11.5 - 13.5
• M 24 x 1,5 | MACG24C | 11 | 28 | 27 | 13.5 - 16.5
• M 30 x 2,0 | MACG30A | 12 | 35 | 32 | 16.5 - 18
• M 30 x 2,0 | MACG30B | 12 | 35 | 32 | 18 - 19.5
• M 30 x 2,0 | MACG30C | 12 | 35 | 32 | 19.5 - 20.5
• M 36 x 2,0 | MACG36A | 13 | 40 | 40 | 20.5 - 22.5
• M 36 x 2,0 | MACG36B | 13 | 40 | 40 | 22.5 - 25.5
• M 45 x 2,0 | MACG45B | 14 | 50 | 50 | 27.5 - 31.5
• M 56 x 2,0 | MACG56A | 15 | 62 | 60 | 31.5 - 34
• M 56 x 2,0 | MACG56B | 15 | 62 | 60 | 34 - 37.5
• M 56 x 2,0 | MACG56C | 15 | 62 | 60 | 37.5 - 41
• M 72 x 2,0 | MACG72A | 16 | 78 | 75 | 41 - 46
• M 72 x 2,0 | MACG72B | 16 | 78 | 75 | 46 - 50.5

特長 / 技術仕様

• ブランド：Ortac
• 製品種別：装甲ケーブル用金属製ケーブルグランド（MACGシリーズ）
• 材料：ナット、リング、圧縮部および本体 - ニッケルメッキ真鍮；Oリング - NBR
• 接続ねじ：メートルねじ（EN60423）
• 保護等級：IP54
• 温度範囲：-20 °C〜+100 °C（標準）および -40 °C〜+150 °C（拡張）
• 用途：造船、オフショア、風力発電、装甲ケーブル用
• 利用可能なサイズ / コード：MACG16A, MACG18A, MACG18B, MACG24A, MACG24B, MACG24C, MACG30A, MACG30B, MACG30C, MACG36A, MACG36B, MACG45B, MACG56A, MACG56B, MACG56C, MACG72A, MACG72B
• 寸法とクランプ範囲：技術データを参照（AGねじ | GL mm | Ø mm | スパナ mm | クランプ範囲 mm）
