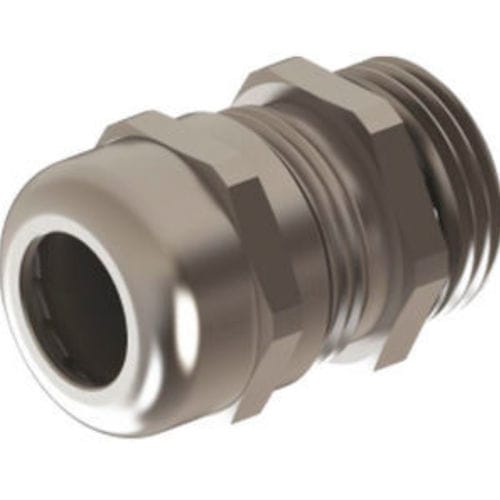

ステンレススチール製ケーブルグランド OMSG 01/02

ポリアミド製PA6ニトリルブタジエンゴム(NBR)

製品概要
キャップナット：ステンレススチール（1.4305/AISI303 - 1.4404/AISI316L）
クランプインサート：ポリアミド PA6 V2
シーリングリング：TPV
本体：ステンレススチール（1.4305/AISI303 - 1.4404/AISI316L）
Oリング：NBR
接続ねじ：メートリック（EN 60423） / PG（DIN 40430）
保護等級：IP68 - 5 bar
使用温度範囲：-20 °C～+100 °C / -40 °C～+150 °C（部品により異なる）

特長

• 海洋環境や腐食性環境に対応する高い耐食性
• 衛生的な用途に適した滑らかな表面仕上げ
• 信頼性の高いクランプインサートによる簡単な組立て
• 食品、医薬品、オン／オフショア用途に適合

技術データ（メトリック / PG ねじ一覧）
AGねじ | コード | H mm | GL mm | スパナ B mm | スパナ C mm | クランプ範囲 mm
M12 x 1.5 | OMSG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M16 x 1.5 | OMSG 02/03 | 24.5 | 7 | 22 | 22 | 5 - 10
M16 x 1.5 | OMSG 02/04 | 26.5 | 7 | 22 | 22 | 6 - 12
M20 x 1.5 | OMSG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M25 x 1.5 | OMSG 04/04 | 26.5 | 8 | 27 | 22 | 6 - 12
M25 x 1.5 | OMSG 04ES | 31.5 | 8 | 30 | 30 | 9 - 17
M25 x 1.5 | OMSG 04/06 | 31.5 | 8 | 30 | 30 | 13 - 18
M32 x 1.5 | OMSG 05/07 | 38 | 9 | 41 | 41 | 18 - 25
M40 x 1.5 | OMSG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M50 x 1.5 | OMSG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M50 x 1.5 | OMSG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPSG 01/02 | 23 | 6 | 17 | (colspan) | 4 - 8
PG 9 | OPSG 02/03 | 24.5 | 6 | 22 | (colspan) | 5 - 10
PG 9 | OPSG 02/04 | 26.5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/04 | 26.5 | 6 | 22 | (colspan) | 6 - 12
PG 11 | OPSG 03/05 | 28 | 6 | 24 | (colspan) | 10 - 14
PG 13.5 | OPSG 04/05 | 28 | 6.5 | 24 | (colspan) | 10 - 14
PG 16 | OPSG 05/06 | 31.5 | 6.5 | 30 | (colspan) | 13 - 18
PG 21 | OPSG 06RS | 31.5 | 7 | 30 | (colspan) | 9 - 17
PG 29 | OPSG 07/08 | 43 | 8 | 50 | (colspan) | 22 - 32
PG 36 | OPSG 08/09 | 47 | 10 | 60 | (colspan) | 30 - 38
PG 42 | OPSG 09/10 | 48 | 12 | 65 | (colspan) | 33 - 44

技術仕様

• キャップナット材質：ステンレススチール（1.4305/AISI303 - 1.4404/AISI316L）
• 本体材質：ステンレススチール（1.4305/AISI303 - 1.4404/AISI316L）
• クランプインサート：ポリアミド PA6 V2
• シーリングリング：TPV
• Oリング：NBR
• 対応ねじ：メートリック（EN 60423）および PG（DIN 40430）
• 防水性：IP68 最大 5 bar
• 動作温度範囲：-20 °C～+100 °C および -40 °C～+150 °C（部品により異なる）
• 推奨用途：食品、医薬品、海上および陸上の産業設備
• 主な特長：耐食性、衛生的な滑らかな表面、簡易組立
