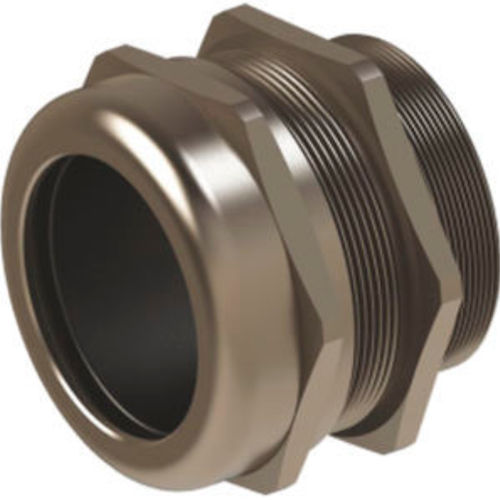

ニッケル真鍮製ケーブルグランド OMBG 17

耐衝撃性IP68メートル

製品説明
OMBG/ONBG シリーズの金属ケーブルグランドは、産業用盤や機器のケーブル導入に適した製品です。キャップナットと本体はニッケルめっき真鍮、シールリングはEPDM–TPV製です。メートルねじ（EN60423）とNPTの選択肢があります。保護等級はIP68で、XL ケーブルを含む幅広いケーブルに対応します。使用温度範囲：シール仕様により -20 °C〜+100 °C および -40 °C〜+150 °C。

特長

• 高い耐衝撃性および耐熱性
• 簡単で迅速な組立て
• XL ケーブルを含む広いケーブル互換性
• 複数のメートルねじおよびNPTサイズを用意

技術データ

• M 63 x 1,5 | OMBG 17 | H 48 mm | GL 15 mm | スパナB 70 mm | スパナC 75 mm | 締め付け範囲 45 - 55 mm
• M 75 x 1,5 | OMBG 18s | H 48 mm | GL 20 mm | スパナB 85 mm | スパナC 75 mm | 締め付け範囲 45 - 55 mm
• M 75 x 1,5 | OMBG 18 | H 58 mm | GL 20 mm | スパナB 90 mm | スパナC 90 mm | 締め付け範囲 50 - 63 mm
• M 80 x 2,0 | OMBG 1880 | H 58 mm | GL 20 mm | スパナB 90 mm | スパナC 90 mm | 締め付け範囲 50 - 63 mm
• M 90 x 2,0 | OMBG 19 | H 61 mm | GL 20 mm | スパナB 100 mm | スパナC 100 mm | 締め付け範囲 60 - 70 mm
• N 2 ½” | ONBG 18s | H 48 mm | GL 20 mm | スパナB 85 mm | スパナC 75 mm | 締め付け範囲 45 - 55 mm
• N 2 ½” | ONBG 18 | H 58 mm | GL 20 mm | スパナB 90 mm | スパナC 90 mm | 締め付け範囲 50 - 63 mm
• N 3” | ONBG 19 | H 61 mm | GL 20 mm | スパナB 100 mm | スパナC 100 mm | 締め付け範囲 60 - 70 mm

仕様

• キャップナット：ニッケルめっき真鍮
• シールリング：EPDM – TPV
• 本体：ニッケルめっき真鍮
• 接続ねじ：メートルねじ（EN60423）およびNPTオプション
• 保護等級：IP68
• 温度範囲：-20 °C〜+100 °C；-40 °C〜+150 °C（シールにより異なる）
• 組立：容易に組立可能
• ケーブル互換性：XL ケーブルを含む幅広いケーブルに対応
• 使用可能なサイズとコードは技術データを参照
