金属製ケーブルグランド OMBG 01/02

ニトリルブタジエンゴム(NBR)PA6IP68

製品

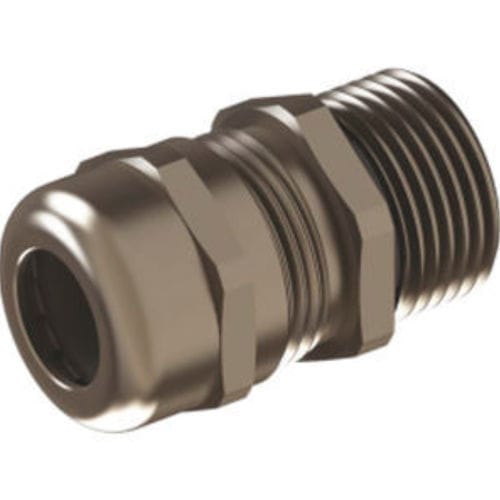

メトリックおよびPGねじ用の金属製ケーブルグランド OMBG/OPBG シリーズ。ニッケルめっき真鍮の本体およびキャップナット、PA6 V2 のクランプインサート、TPV のシーリングリング、NBR のOリングを採用。IP68の保護等級と高い応力除去性能を備えています。

製品詳細
キャップナット：ニッケルめっき真鍮
クランプインサート：ポリアミド PA6 V2
シーリングリング：TPV
本体：ニッケルめっき真鍮
Oリング：NBR
接続ねじ：メトリック (EN 60423) / PG (DIN 40430)
保護等級：IP68 - 5 bar
使用温度範囲：標準 -20 °C〜+100 °C；拡張 -40 °C〜+150 °C

特長

• 複数のコードとサイズをカバーする広いケーブル締付範囲
• 組立が容易で、ロングスレッドタイプも選択可能
• 産業用途に適した高い引張り応力除去性能
• メトリックおよびPGねじシステムに対応した信頼性の高いシール

技術データ（メトリック/PGねじ ケーブルグランド）
AG Thread | Code | H mm. | GL mm. | Wrench B mm. | Wrench C mm. | Clamping Range mm.
M 12 x 1,5 | OMBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
M 16 x 1,5 | OMBG 02/03 | 24,5 | 7 | 20 | 20 | 5 - 10
M 16 x 1,5 | OMBG 02/04 | 26,5 | 7 | 22 | 22 | 6 - 12
M 20 x 1,5 | OMBG 03/05 | 28 | 8 | 24 | 24 | 10 - 14
M 25 x 1,5 | OMBG 04/04 | 26,5 | 8 | 27 | 22 | 6 - 12
M 25 x 1,5 | OMBG 04ES | 31,5 | 8 | 30 | 30 | 9 - 17
M 25 x 1,5 | OMBG 04/06 | 31,5 | 8 | 30 | 30 | 13 - 18
M 32 x 1,5 | OMBG 05/07 | 38 | 9 | 40 | 40 | 18 - 25
M 40 x 1,5 | OMBG 06/08 | 43 | 9 | 50 | 50 | 22 - 32
M 50 x 1,5 | OMBG 07/09 | 47 | 9 | 60 | 60 | 30 - 38
M 50 x 1,5 | OMBG 07/10 | 48 | 9 | 65 | 65 | 33 - 44

PG 7 | OPBG 01/02 | 23 | 6 | 17 | 17 | 4 - 8
PG 9 | OPBG 02/03 | 24,5 | 6 | 20 | 20 | 5 - 12
PG 9 | OPBG 02/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/04 | 26,5 | 6 | 22 | 22 | 6 - 12
PG 11 | OPBG 03/05 | 28 | 6 | 24 | 24 | 10 - 14
PG 13,5 | OPBG 04/05 | 28 | 6,5 | 24 | 24 | 10 - 14
PG 16 | OPBG 05/06 | 31,5 | 6,5 | 30 | 30 | 13 - 18
PG 21 | OPBG 06RS | 31,5 | 7 | 30 | 30 | 9 - 17
PG 29 | OPBG 07/08 | 43 | 8 | 50 | 50 | 22 - 32
PG 36 | OPBG 08/09 | 47 | 10 | 60 | 57 | 30 - 38
PG 42 | OPBG 09/10 | 48 | 12 | 65 | 64 | 33 - 44

技術仕様

• 材料：キャップナットおよび本体 - ニッケルめっき真鍮；クランプインサート - ポリアミド PA6 V2；シーリングリング - TPV；Oリング - NBR
• 対応ねじ：メトリック (EN 60423) および PG (DIN 40430)
• 保護等級：IP68、最大5 bar
• 使用温度範囲：標準 -20 °C〜+100 °C；拡張 -40 °C〜+150 °C
• 設計上の特長：広いクランプ範囲、ロングスレッドタイプ、優れた応力除去、組立が容易
• 表示のとおり、対応する締付範囲とレンチサイズを持つサイズ/コードが利用可能
